Replanteo de Obra: Cómo se Marca el Terreno Antes de Construir una Vivienda

El replanteo es el momento en que el diseño deja de ser un plano y se convierte en una realidad sobre el terreno. Un error de centímetros en esta etapa puede traducirse en muros fuera de lugar, estructuras desalineadas y sobrecostos que se arrastran durante toda la obra.

Introducción

Antes de que una sola pala toque el suelo, antes de que se funda la primera zapata y antes de que se levante el primer muro, hay una etapa que define la geometría de toda la construcción: el replanteo. Se trata del proceso mediante el cual se trasladan al terreno, con precisión, las dimensiones, ejes y niveles que aparecen en los planos de diseño. Es el puente entre el papel y la realidad.

El replanteo es una de esas tareas que, cuando se hace bien, no se nota. Cuando se hace mal, se convierte en el origen de problemas que se manifiestan durante toda la obra: muros que no coinciden, columnas desplazadas, niveles incorrectos, instalaciones que no encajan. Corregir un error de replanteo una vez iniciada la construcción es costoso, lento y, en muchos casos, imposible sin demoler parte de lo ya ejecutado.

En Colombia, la NSR-10 establece los requisitos de diseño y construcción que toda edificación debe cumplir, y el replanteo es una de las primeras actividades que verifica que la obra se ejecute conforme a lo diseñado. La Ley 1523 de 2012, al establecer la gestión del riesgo como una responsabilidad compartida, también respalda la importancia de ejecutar cada etapa con rigor técnico.

Este artículo te explicará qué es el replanteo, qué se necesita antes de realizarlo, cómo se ejecuta paso a paso, qué herramientas se utilizan, qué errores evitar y qué normativa aplica en Colombia.

¿Qué es el replanteo de obra?

El replanteo es el conjunto de operaciones topográficas y geométricas que permiten materializar sobre el terreno los ejes, las dimensiones y los niveles definidos en los planos de diseño. En términos simples: es marcar en el suelo, con precisión, dónde irá cada elemento de la construcción.

El replanteo puede ser general o particular. El replanteo general define la ubicación de la edificación dentro del predio, sus ejes principales y sus niveles de referencia. El replanteo particular define la posición de cada elemento: zapatas, columnas, muros, vanos, instalaciones. Ambos son indispensables y deben ejecutarse con instrumentos adecuados y por personal capacitado.

El replanteo se realiza con base en los planos arquitectónicos, estructurales y de instalaciones, que previamente han sido aprobados y cuentan con las dimensiones, ejes y niveles debidamente acotados. El replanteo no es un acto creativo: es un acto de traslado fiel de lo diseñado.

Por qué el replanteo es determinante

El replanteo es el primer control de calidad de la obra. Si se ejecuta correctamente, garantiza que la construcción se ajuste al diseño, que los elementos encajen entre sí y que las dimensiones y niveles sean los previstos. Si se ejecuta mal, todos los controles posteriores se construyen sobre una base incorrecta.

Un error de replanteo de pocos centímetros puede parecer insignificante en el momento, pero sus consecuencias se acumulan. Una columna desplazada obliga a modificar vigas. Un muro fuera de eje afecta la distribución de espacios. Un nivel incorrecto en la cimentación altera el drenaje y genera empozamientos. Y así sucesivamente.

Los problemas de replanteo también tienen implicaciones económicas: obligan a rediseños, a demoliciones parciales, a compras adicionales de material y a retrasos en el cronograma. En muchos casos, el costo de corregir un error de replanteo es varias veces mayor que el costo de haberlo ejecutado bien desde el principio.

Qué se necesita antes de replantear

El replanteo no se improvisa. Requiere una serie de insumos técnicos y administrativos que deben estar listos antes de iniciar.

Planos aprobados: los planos arquitectónicos, estructurales y de instalaciones deben estar completos, revisados y aprobados. Las dimensiones y ejes deben estar claramente acotados.

Licencia de construcción: la obra debe contar con la licencia de construcción vigente y con las normas urbanísticas aplicables verificadas.

Estudio de suelos: el estudio de suelos determina las condiciones del terreno, el nivel freático y las recomendaciones para la cimentación. Es indispensable para definir los niveles de desplante.

Equipos topográficos: el replanteo requiere instrumentos adecuados: estación total, nivel topográfico, teodolito, plomada láser, cinta métrica, estacas, tiza, cordel y pintura.

Personal calificado: el replanteo debe ser ejecutado por topógrafos o técnicos con experiencia en obra. Los errores de apreciación pueden ser tan graves como los errores de cálculo.

Puntos de referencia: se necesitan referencias externas claras: linderos, mojones, ejes de vías, puntos de nivel conocidos. Estos puntos permiten verificar la ubicación y los niveles.

Procedimiento paso a paso del replanteo

El replanteo sigue una secuencia lógica que va de lo general a lo particular.

Paso 1. Verificación de linderos. Antes de cualquier otra actividad, se deben verificar los linderos del predio y confirmar que coinciden con la escritura y con los planos. Esta verificación evita conflictos con los vecinos y garantiza que la construcción se ubique dentro del predio.

Paso 2. Ubicación de la edificación. Con base en los planos arquitectónicos y en las normas urbanísticas (retiros, aislamientos), se ubica la edificación dentro del predio. Se marcan los ejes principales y se verifica que la posición cumpla con los requisitos.

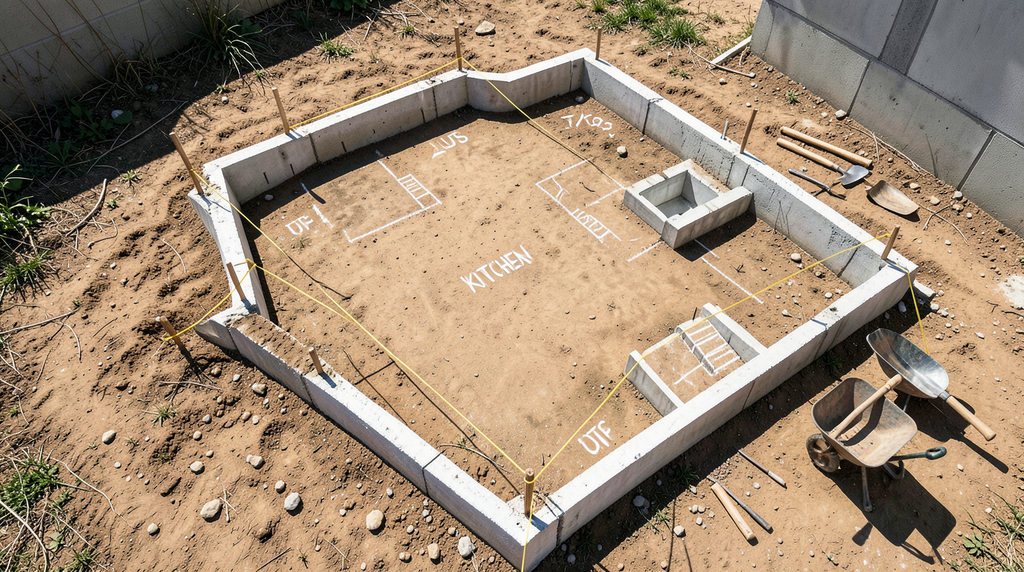

Paso 3. Trazado de ejes. Se trazan los ejes principales de la construcción con cordel, estacas y tiza. Se verifica que los ángulos sean rectos mediante el método 3-4-5 (triángulo pitagórico) o con instrumentos topográficos. La precisión de los ejes es fundamental porque de ellos dependen todos los elementos posteriores.

Paso 4. Nivelación. Se establece un nivel de referencia -generalmente el nivel de piso terminado o el nivel de la cimentación- y se marcan los niveles en estacas o en puntos fijos. La nivelación garantiza que la construcción tenga las pendientes y alturas previstas.

Paso 5. Replanteo particular. Se replantea la posición de cada elemento: zapatas, columnas, muros, vanos, instalaciones. Se marcan los ejes de cada elemento y se verifican las dimensiones contra los planos.

Paso 6. Verificación y registro. Antes de iniciar la excavación, se verifica el replanteo con instrumentos topográficos y se registra fotográficamente. Se recomienda dejar acta firmada por el constructor, el interventor y el propietario.

Herramientas y equipos para el replanteo

La precisión del replanteo depende, en gran medida, de las herramientas utilizadas. Las más comunes son:

• Estación total: instrumento topográfico que mide ángulos y distancias con alta precisión. Es el equipo más utilizado en obras de mediana y gran envergadura.
• Nivel topográfico: mide diferencias de altura entre puntos. Se usa para la nivelación.
• Teodolito: mide ángulos horizontales y verticales. Es un equipo tradicional que sigue siendo útil en obras pequeñas.
• Plomada láser: proyecta un haz vertical u horizontal que facilita el trazado de ejes y la verificación de plomos.
• Nivel de burbuja: verifica la horizontalidad de superficies y elementos.
• Cinta métrica: mide distancias cortas con precisión.
• Estacas, cordel y tiza: elementos básicos para el trazado de ejes.
• Pintura: marca los ejes en el terreno o en elementos ya construidos.

Errores frecuentes en el replanteo

• No verificar los linderos. Construir sobre el predio vecino o invadir retiros genera conflictos legales y sanciones.
• No usar instrumentos adecuados. El trazado con cinta métrica y escuadra, sin verificación topográfica, genera errores que se acumulan.
• No verificar los ángulos. Los ángulos no rectos generan muros fuera de escuadra y problemas en la instalación de acabados.
• No nivelar correctamente. Los niveles incorrectos generan empozamientos, problemas de drenaje y desniveles en pisos.
• No registrar el replanteo. Sin acta y sin registro fotográfico, no hay evidencia de lo ejecutado ni forma de verificar desviaciones.
• No verificar el replanteo con los planos. La confianza en la memoria o en la interpretación personal genera errores que se descubren tarde.
• Replantear con planos desactualizados. Si los planos han cambiado y no se actualizaron, el replanteo será incorrecto.

Marco normativo en Colombia

En Colombia, el replanteo de obra está respaldado por varias normas.

La NSR-10 (Reglamento Colombiano de Construcción Sismo Resistente) establece los requisitos de diseño y construcción. Si bien no regula específicamente el replanteo, sí exige que la obra se ejecute conforme a los planos y especificaciones aprobados, lo que implica que el replanteo debe ser fiel al diseño.

La Ley 388 de 1997 (Ley de Ordenamiento Territorial) y los planes de ordenamiento territorial de cada municipio regulan el uso del suelo, los retiros, las densidades y las normas urbanísticas que el replanteo debe respetar.

La NTC 5205 establece los requisitos para la ejecución de obras de concreto, incluyendo la verificación de dimensiones y niveles.

El Decreto 1077 de 2015 establece las responsabilidades del propietario y del constructor en la ejecución de las obras.

Costos de referencia en Colombia

El costo del replanteo varía según el tamaño del proyecto, la complejidad del terreno y la región. Algunas referencias orientativas:

• Replanteo topográfico con estación total: entre $500.000 y $1.500.000 COP, dependiendo del área y la complejidad.
• Nivelación y trazado de ejes: entre $300.000 y $800.000 COP.
• Replanteo particular (zapatas, columnas, muros): variable según el número de elementos.
• Verificación topográfica de la obra: entre $200.000 y $600.000 COP por visita.

Estos valores son orientativos y no reemplazan una cotización formal. El costo del replanteo suele representar entre el 0,5% y el 2% del presupuesto total de la obra.

Preguntas frecuentes

¿Qué pasa si el replanteo está mal hecho?

Un replanteo incorrecto genera problemas en cadena: muros fuera de lugar, columnas desplazadas, niveles incorrectos, instalaciones que no encajan. Corregir estos errores una vez iniciada la obra es costoso y, en muchos casos, obliga a demoler parte de lo construido.

¿Quién debe hacer el replanteo?

El replanteo debe ser ejecutado por topógrafos o técnicos con experiencia en obra y verificados por el constructor o el interventor. En obras de mayor complejidad, se recomienda contar con un topógrafo especializado.

¿Se puede hacer el replanteo sin estación total?

Sí, en obras pequeñas se puede realizar con teodolito, nivel topográfico y cinta métrica. Sin embargo, la estación total ofrece mayor precisión y rapidez, especialmente en terrenos irregulares o en proyectos de mayor envergadura.

¿Cuándo se debe hacer el replanteo?

El replanteo general se realiza antes de iniciar la excavación. El replanteo particular de cada elemento se realiza antes de ejecutar la actividad correspondiente: antes de excavar las zapatas, antes de fundir las columnas, antes de levantar los muros.

¿Qué documentos se necesitan para el replanteo?

Se necesitan los planos arquitectónicos, estructurales y de instalaciones aprobados, la licencia de construcción, el estudio de suelos y los puntos de referencia topográficos. También conviene contar con el acta de replanteo firmada por los responsables.

¿Cómo se verifica que el replanteo está bien hecho?

Se verifica con instrumentos topográficos: estación total, nivel, teodolito. Se comprueban los ángulos, las distancias y los niveles contra los planos. También se verifica que la ubicación de la edificación cumpla con los retiros y las normas urbanísticas.

¿Qué normativa colombiana aplica al replanteo de obra?

La NSR-10 establece los requisitos de diseño y construcción. La Ley 388 de 1997 y los planes de ordenamiento territorial regulan las normas urbanísticas. La NTC 5205 establece requisitos para la ejecución de obras de concreto. El Decreto 1077 de 2015 establece responsabilidades del propietario y del constructor.

Conclusión

El replanteo es una etapa silenciosa pero determinante. Define la geometría de toda la construcción, verifica que el diseño se ajuste al terreno y establece los niveles de referencia que guiarán cada actividad posterior. Cuando se ejecuta con precisión, la obra avanza sin contratiempos. Cuando se ejecuta con errores, cada etapa posterior arrastra el problema y las correcciones se vuelven cada vez más costosas.

La clave está en la preparación: contar con planos aprobados, licencia vigente, estudio de suelos, instrumentos adecuados y personal calificado. Y en la verificación: comprobar los linderos, los ejes, los ángulos y los niveles antes de iniciar la excavación. Un acta de replanteo firmada por los responsables es una garantía de que lo diseñado se está ejecutando conforme a lo previsto.
