Cárcamos con Rejilla: Soluciones para Evacuar Agua en Pisos y Exteriores

El agua estancada en pisos, patios, garajes o zonas exteriores no es solo un problema estético: es el origen de humedades, filtraciones, malos olores y deterioro progresivo de la vivienda. Los cárcamos con rejilla son la solución más eficaz para captar y evacuar el agua rápidamente, pero solo funcionan si están bien diseñados e instalados. Descubre cómo funcionan, cuándo se necesitan y cómo elegirlos para proteger tu casa.

Introducción: por qué el agua estancada es un problema que no se puede ignorar

En la construcción de casas y viviendas, el manejo del agua es uno de los factores que más influye en la durabilidad, el confort y la salubridad del inmueble. Cada vez que llueve, cada vez que se lava un patio, un garaje o una zona de aseo, el agua debe evacuarse de forma controlada. Cuando no hay un sistema adecuado, el agua se acumula, se infiltra en los pisos, en los muros y en la cimentación, y termina generando humedades por capilaridad, filtraciones, proliferación de hongos y deterioro de los acabados. En la construcción de viviendas, ignorar este aspecto es una de las causas más frecuentes de problemas que aparecen meses después de habitar la casa.

Los cárcamos con rejilla son la solución técnica más eficaz para evacuar agua en pisos y zonas exteriores. Consisten en una estructura enterrada que recibe el agua de la superficie a través de una rejilla, la almacena temporalmente y la conduce hacia el sistema de drenaje o hacia un punto de descarga. Se instalan en baños, cocinas, lavanderías, patios, garajes, terrazas, cubiertas, andenes y zonas comunes de la vivienda. En el diseño de casas, su ubicación y dimensionamiento deben definirse desde la etapa de diseño, porque de ello depende el comportamiento de la casa ante lluvias y aguas residuales.

Este artículo explica qué son los cárcamos con rejilla, para qué sirven, cuáles son sus tipos, cómo se instalan, cómo se dimensionan, qué materiales se usan, cómo se integran en un sistema de drenaje y qué errores deben evitarse. El objetivo es que comprendas su función y puedas tomar decisiones acertadas en tu proyecto de construcción, remodelación o mejoramiento de tu vivienda.

1. Qué es un cárcamo con rejilla y para qué sirve

Definición técnica y función hidráulica

Un cárcamo con rejilla es una estructura enterrada, generalmente de concreto reforzado o prefabricada, que se coloca en el punto más bajo de un área expuesta al agua y que recibe el líquido a través de una rejilla superficial. Su función es captar, almacenar temporalmente y evacuar el agua hacia el sistema de drenaje, evitando que se estanque y cause problemas. En la construcción de casas, estos cárcamos se instalan en baños, cocinas, patios, garajes, terrazas y pasillos. En el diseño de casas, su ubicación se planifica según la pendiente de los pisos y los puntos de mayor acumulación.

El cárcamo con rejilla cumple varias funciones complementarias. Primero, capta el agua de la superficie antes de que se acumule. Segundo, permite el acceso al sistema de drenaje para limpieza e inspección. Tercero, sirve de amortiguador cuando el caudal es alto, evitando que el agua se desborde. Cuarto, retiene sólidos gruesos que podrían obstruir las tuberías aguas abajo. En la construcción de viviendas, estas funciones son esenciales para garantizar la funcionalidad y durabilidad del inmueble. La casa que cuenta con cárcamos bien diseñados evita humedades, filtraciones y problemas estructurales.

Diferencia con otros elementos del sistema de drenaje

Los cárcamos con rejilla se diferencian de otros elementos del sistema de drenaje, como las cajas de inspección, los sumideros de piso, las canaletas, los pozos de visita o los cárcamos de bombeo. Las cajas de inspección permiten revisar las tuberías; los sumideros de piso son puntos de captación más pequeños; las canaletas conducen el agua superficialmente; los pozos de visita permiten el acceso a redes profundas; los cárcamos de bombeo almacenan y bombean agua. El cárcamo con rejilla combina captación superficial con almacenamiento temporal y acceso, y su diseño se adapta a cada necesidad.

En la construcción de casas, la correcta combinación de estos elementos garantiza que el sistema de drenaje funcione adecuadamente. Un cárcamo con rejilla sin pendiente hacia él no capta el agua; una canaleta sin cárcamo aguas abajo puede rebosar en época de lluvias. En el diseño de casas, el ingeniero hidráulico o sanitario define la ubicación, el tamaño y las características de cada elemento según el caudal, la topografía y las condiciones del terreno. La casa que cuenta con un sistema de drenaje coherente tiene mejor comportamiento y menos problemas.

Importancia en la protección de pisos y exteriores

Los cárcamos con rejilla protegen los pisos y exteriores de varias formas. Evitan que el agua se acumule en patios, garajes y terrazas, previniendo filtraciones hacia muros y cimentación. Reducen la humedad ambiental, evitando la proliferación de hongos, moho y bacterias. Facilitan la limpieza y el mantenimiento de las superficies. Protegen los acabados y los materiales de construcción, prolongando su vida útil. En la construcción de viviendas, estos cárcamos son especialmente importantes en baños, cocinas y lavanderías, donde el agua es constante.

También protegen las áreas exteriores: patios, jardines, garajes, pasillos y cubiertas. En la construcción de casas en zonas de alta pluviosidad, los cárcamos con rejilla en terrazas y cubiertas evitan que el agua se estanque y dañe la impermeabilización. En el diseño de casas, prever estos elementos desde el inicio mejora la funcionalidad y el confort de la casa. La vivienda que cuenta con cárcamos bien ubicados mantiene sus pisos secos, sus acabados en buen estado y su estructura protegida.

2. Tipos de cárcamos con rejilla

Cárcamos de piso para interiores

Los cárcamos de piso para interiores son los más comunes en baños, cocinas, lavanderías y cuartos de aseo. Se instalan en el punto más bajo del piso, con una rejilla metálica o plástica que permite el paso del agua y retiene sólidos gruesos. Su tamaño suele ser pequeño (10 x 10 cm, 15 x 15 cm o 20 x 20 cm) y su profundidad varía según el caudal. En la construcción de casas, estos cárcamos son indispensables en baños y cocinas. En el diseño de casas, se ubican según la pendiente del piso y los puntos de mayor flujo.

Existen versiones con sifón incorporado, que evitan el paso de olores desde el sistema de drenaje; con trampa de grasas, para cocinas; y con sistemas antirretorno, para evitar el reflujo de agua. En la construcción de viviendas, la elección depende del uso y del tipo de agua. La casa que cuenta con cárcamos de piso adecuados en cada zona evita humedades, malos olores y obstrucciones. La vivienda que los omite o los instala mal puede presentar problemas sanitarios y estructurales.

Cárcamos para exteriores y cubiertas

Los cárcamos para exteriores y cubiertas son más grandes y resistentes que los de interior, porque manejan mayores caudales y están expuestos a la intemperie. Se instalan en patios, garajes, terrazas, cubiertas, andenes y zonas comunes. Su tamaño varía según el área de captación y la intensidad de la lluvia. En la construcción de casas en zonas de alta pluviosidad, estos cárcamos son indispensables. En el diseño de casas, se ubican en los puntos más bajos del sistema y se dimensionan según el caudal máximo esperado.

En cubiertas y terrazas, los cárcamos con rejilla permiten evacuar el agua de lluvia sin que se estanque, evitando filtraciones y daños a la impermeabilización. En la construcción de viviendas, se recomienda instalar rejillas con sistemas antirretorno y con capacidad para retener hojas y residuos. La casa que cuenta con cárcamos de exteriores bien diseñados evita problemas de humedad y protege su estructura. La vivienda que ignora este aspecto puede sufrir daños costosos durante las temporadas de lluvia.

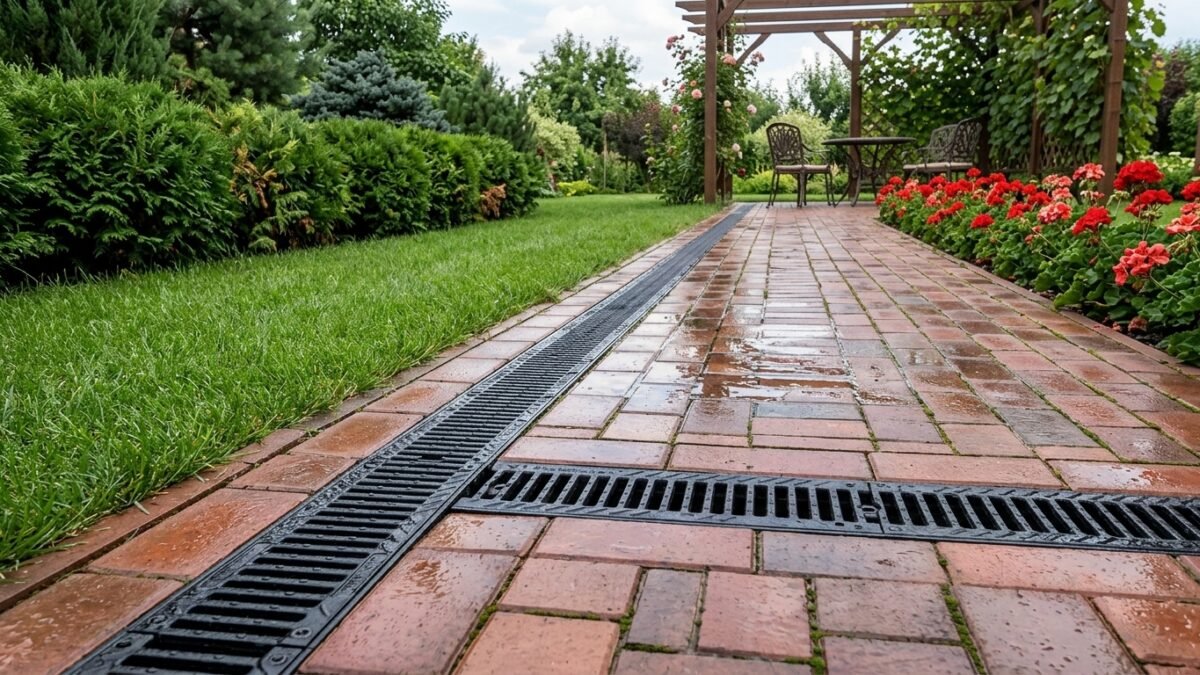

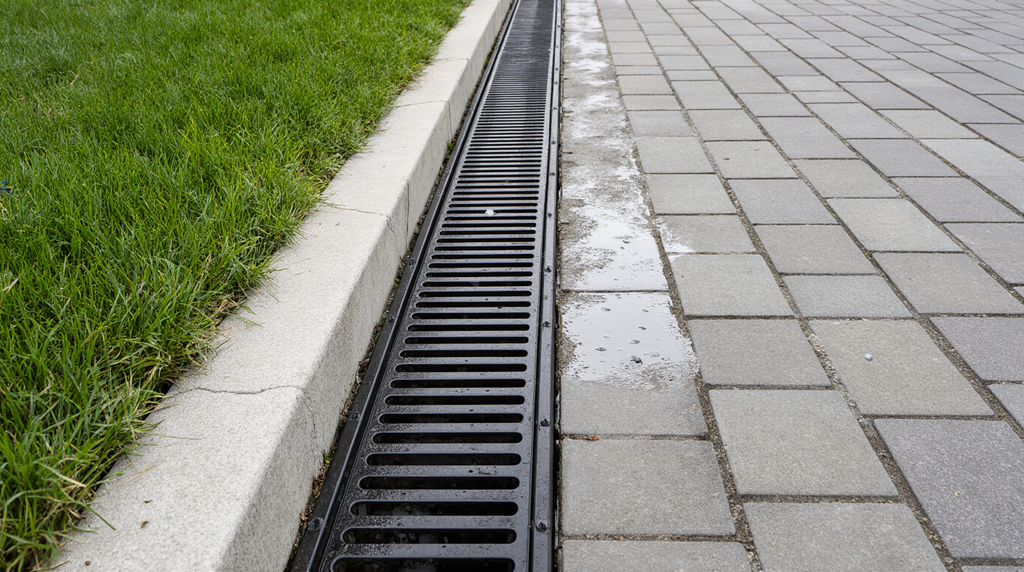

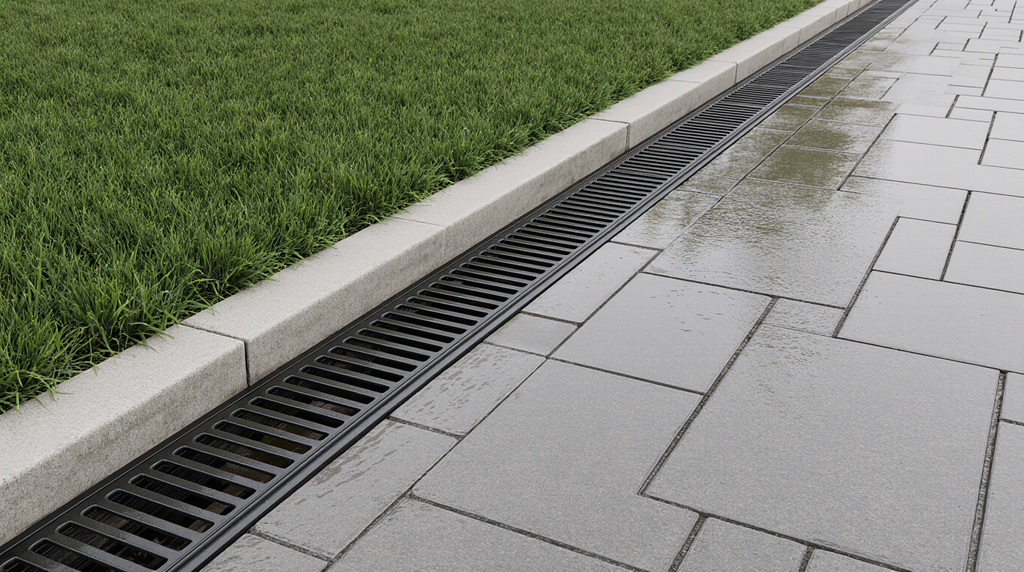

Cárcamos con rejilla lineal

Los cárcamos con rejilla lineal son estructuras alargadas que se instalan a lo largo de una superficie, captando el agua de manera uniforme. Se usan en garajes, pasillos, terrazas, andenes y zonas donde el agua debe evacuarse rápidamente. Su diseño incluye una canaleta de concreto o prefabricada, con una rejilla continua que permite la captación en toda su longitud. En la construcción de casas, los cárcamos lineales son especialmente útiles en accesos vehiculares y patios amplios. En el diseño de casas, se integran estéticamente con el piso y el paisaje.

Existen sistemas prefabricados en concreto polímero, acero inoxidable, hierro fundido o plásticos de alta resistencia, que se adaptan a diferentes cargas y usos. En la construcción de viviendas, la elección depende del tráfico, la estética y el caudal. La casa que cuenta con cárcamos lineales bien instalados evita charcos, protege los pisos y mejora la funcionalidad de los espacios exteriores. La vivienda que los instala correctamente gana en confort y en valor.

3. Materiales y componentes de un cárcamo con rejilla

Cuerpo del cárcamo

El cuerpo del cárcamo puede construirse en concreto reforzado vaciado en sitio, en concreto prefabricado o en materiales plásticos de alta resistencia. El concreto es el más utilizado en construcción de casas porque permite dimensionar el cárcamo según el caudal y adaptarlo a las condiciones del terreno. En el diseño de casas, el cuerpo del cárcamo se especifica según el uso y la ubicación. En la construcción de viviendas, la impermeabilización del cuerpo es indispensable para evitar filtraciones.

Los cárcamos prefabricados son una alternativa rápida y limpia, especialmente en remodelaciones. Se fabrican en concreto, polietileno de alta densidad o polipropileno, y se instalan en pocas horas. En la construcción de casas, esta opción es útil cuando se requiere rapidez y cuando el caudal es moderado. La vivienda que utiliza cárcamos prefabricados adecuados reduce tiempos de obra y garantiza un funcionamiento confiable. La casa que combina materiales según cada necesidad obtiene mejores resultados.

Rejillas y tapas

Las rejillas son la parte visible del cárcamo y cumplen la función de captar el agua y retener sólidos gruesos. Se fabrican en hierro fundido, acero inoxidable, aluminio, plásticos de alta resistencia o concreto polímero. Su elección depende del uso (peatonal, vehicular, industrial), del caudal y de la estética. En la construcción de casas, las rejillas de acero inoxidable o aluminio son comunes en interiores, mientras que las de hierro fundido o concreto polímero se usan en exteriores y garajes. En el diseño de casas, la elección de la rejilla debe integrarse con el diseño del piso.

Las tapas ciegas se usan cuando se requiere acceso sin captación de agua, por ejemplo, en cajas de inspección. En la construcción de viviendas, las tapas deben ser resistentes, seguras y fáciles de abrir para mantenimiento. La casa que cuenta con rejillas y tapas adecuadas garantiza la seguridad de sus ocupantes y facilita el mantenimiento del sistema de drenaje. La vivienda que descuida este aspecto puede sufrir accidentes y obstrucciones frecuentes.

Sistemas complementarios

Los cárcamos con rejilla pueden incluir sistemas complementarios: sifones, trampas de grasas, cestillos de retención de sólidos, sistemas antirretorno, sensores de nivel y sistemas de bombeo. Cada uno cumple una función específica según el uso. En la construcción de casas, estos sistemas mejoran el funcionamiento del cárcamo y reducen el mantenimiento. En el diseño de casas, su inclusión depende del tipo de agua y del sistema de drenaje.

Los sifones evitan el paso de olores desde el alcantarillado; las trampas de grasas retienen aceites y grasas en cocinas; los cestillos retienen sólidos; los sistemas antirretorno evitan el reflujo; los sensores y bombas permiten manejar niveles altos de agua. En la construcción de viviendas, la combinación de estos sistemas garantiza un funcionamiento confiable. La casa que cuenta con cárcamos bien equipados evita problemas sanitarios y de humedad. La vivienda que los instala correctamente conserva su valor y su funcionalidad.

4. Cómo se instala un cárcamo con rejilla paso a paso

Paso 1: Ubicación y dimensionamiento

El primer paso para instalar un cárcamo con rejilla es definir su ubicación y dimensionamiento. Se debe identificar el punto más bajo del área a drenar, verificar la pendiente del piso y calcular el caudal máximo esperado. En la construcción de casas, el cárcamo se ubica en el punto de mayor acumulación y se dimensiona según el caudal. En el diseño de casas, estos cálculos se realizan antes de iniciar la obra y se reflejan en los planos. La vivienda que cuenta con un cárcamo bien ubicado capta el agua eficientemente y evita charcos.

Paso 2: Excavación y preparación del terreno

Una vez definida la ubicación, se excava el terreno hasta la profundidad requerida, considerando el espacio para el cuerpo del cárcamo, la tubería de salida y el sistema de impermeabilización. En la construcción de casas, la excavación debe respetar las pendientes y las condiciones del terreno. En la construcción de viviendas, se debe verificar que no existan instalaciones ocultas en la zona. La casa que prepara bien el terreno evita problemas durante la instalación y garantiza la estabilidad del cárcamo.

Paso 3: Construcción o instalación del cuerpo del cárcamo

El cuerpo del cárcamo puede construirse en sitio con concreto reforzado o instalarse prefabricado. En la construcción de casas, el concreto vaciado en sitio permite adaptar el cárcamo a las dimensiones y condiciones específicas. En la construcción de viviendas, los cárcamos prefabricados son una opción rápida y limpia. En ambos casos, se debe garantizar la impermeabilización del cuerpo y la correcta conexión de las tuberías de entrada y salida. La casa que construye un cárcamo sólido y bien impermeabilizado asegura un funcionamiento duradero.

Paso 4: Conexión al sistema de drenaje

Una vez instalado el cuerpo del cárcamo, se conectan las tuberías de entrada (que traen el agua desde la superficie) y de salida (que conducen el agua hacia el sistema de drenaje o hacia el punto de descarga). En la construcción de casas, las pendientes de estas tuberías deben garantizar el flujo por gravedad cuando sea posible. En la construcción de viviendas, se deben instalar los sistemas complementarios (sifones, trampas, antirretorno) antes de cerrar el cárcamo. La casa que conecta correctamente su cárcamo garantiza el funcionamiento del sistema de drenaje.

Paso 5: Instalación de la rejilla y acabados

Finalmente, se instala la rejilla sobre el cuerpo del cárcamo y se realizan los acabados del piso alrededor. En la construcción de casas, la rejilla debe quedar al nivel del piso, sin desniveles que puedan causar tropiezos. En la construcción de viviendas, los acabados deben integrarse estéticamente con el entorno. La casa que instala correctamente la rejilla y los acabados garantiza la seguridad de sus ocupantes y facilita el mantenimiento. La vivienda que descuida este paso puede sufrir accidentes y problemas estéticos.

5. Errores frecuentes al instalar cárcamos con rejilla

• Instalar el cárcamo sin la pendiente adecuada hacia él.
• Dimensionarlo sin calcular el caudal máximo esperado.
• Omitir la impermeabilización del cuerpo del cárcamo.
• No instalar sifón, trampa de grasas o antirretorno cuando se requieren.
• Dejar la rejilla por debajo o por encima del nivel del piso.
• Conectar mal las tuberías de entrada y salida.
• No prever mantenimiento y limpieza periódica.
• Usar materiales inadecuados para el tipo de carga o de agua.
• Ubicar el cárcamo en el punto equivocado del área a drenar.
• No tramitar permisos cuando la normativa lo exige.

Evitar estos errores en la construcción de casas es tan importante como acertar en el diseño de casas. La mayoría de los problemas que aparecen en los sistemas de drenaje tienen su origen en cárcamos mal instalados. La vivienda que cuenta con cárcamos correctos tiene menos problemas de humedad, menos inundaciones y mayor durabilidad.

6. Mantenimiento de cárcamos con rejilla

Limpieza periódica

La limpieza periódica es indispensable para el correcto funcionamiento de cualquier cárcamo con rejilla. Con el tiempo, los sedimentos, hojas, grasas y residuos se acumulan en el fondo y en las paredes, reduciendo la capacidad del cárcamo y obstruyendo las tuberías. En la construcción de casas, se recomienda limpiar los cárcamos al menos una vez al año, o con mayor frecuencia si están expuestos a mucha vegetación o residuos. En la construcción de viviendas, la limpieza debe realizarse con equipos adecuados y con personal capacitado. La casa que mantiene sus cárcamos limpios evita obstrucciones y prolonga la vida útil del sistema.

Inspección de rejillas y sistemas complementarios

La inspección de rejillas, sifones, trampas de grasas y sistemas antirretorno es parte del mantenimiento rutinario. Las rejillas deben revisarse para verificar que no estén obstruidas o dañadas; los sifones, para asegurar que mantengan el sello de agua; las trampas de grasas, para retirar los residuos acumulados; los antirretorno, para verificar su funcionamiento. En la construcción de casas, se recomienda inspeccionar estos elementos al menos cada seis meses. En la construcción de viviendas, el mantenimiento periódico es indispensable para evitar problemas sanitarios y de humedad. La vivienda que cuenta con un plan de mantenimiento está mejor preparada para enfrentar eventos climáticos.

Reparación de filtraciones y grietas

Con el tiempo, los cárcamos pueden presentar filtraciones o grietas que afectan su funcionamiento. La reparación debe realizarse con materiales compatibles y técnicas adecuadas, según el tipo de daño. En la construcción de casas, la reparación de filtraciones es indispensable para evitar daños al terreno o a la propia vivienda. En la construcción de viviendas, también conviene verificar la impermeabilización de las tuberías y de las juntas. La casa que repara oportunamente sus cárcamos evita problemas mayores. La vivienda que cuenta con cárcamos en buen estado garantiza el funcionamiento del sistema de drenaje durante muchos años.

7. Normativa colombiana y buenas prácticas

Reglamento Técnico del Sector de Agua Potable y Saneamiento Básico (RAS)

En Colombia, el diseño y la construcción de cárcamos y sistemas de drenaje se rigen por el Reglamento Técnico del Sector de Agua Potable y Saneamiento Básico (RAS), que establece los requisitos mínimos para el diseño, construcción, operación y mantenimiento de estos sistemas. En la construcción de casas y viviendas, cumplir con el RAS es obligatorio y garantiza que los cárcamos funcionen adecuadamente. La vivienda que se construye sin cumplir estas normas puede presentar problemas sanitarios y legales.

NSR-10 y requisitos estructurales

La NSR-10, Reglamento Colombiano de Construcción Sismo Resistente, también aplica a los cárcamos con rejilla, porque son estructuras enterradas que deben resistir cargas del terreno, del agua y de sismos. En la construcción de casas, los cárcamos deben diseñarse con refuerzo adecuado y cumplir con los requisitos mínimos de estabilidad. En el diseño de casas, estos requisitos se reflejan en los planos estructurales y se verifican en obra. La casa que se construye con cumplimiento normativo tiene mejor respaldo técnico y mayor seguridad.

Permisos y responsabilidades

La construcción de cárcamos con rejilla puede requerir permisos según la normativa municipal y ambiental. En la construcción de casas, es indispensable verificar con la autoridad competente si se requiere licencia o autorización especial. En la construcción de viviendas, el propietario y el constructor son responsables de que los cárcamos cumplan con la normativa y no afecten el entorno. La casa que se construye con permisos adecuados evita sanciones y problemas legales. La vivienda que cumple con la normativa gana en tranquilidad y valor.

Preguntas frecuentes

¿Qué es un cárcamo con rejilla y para qué sirve?

Es una estructura enterrada que capta agua a través de una rejilla superficial, la almacena temporalmente y la conduce hacia el sistema de drenaje. Sirve para evitar el estancamiento de agua en pisos, patios, garajes, terrazas y cubiertas.

¿Cada cuánto se debe limpiar un cárcamo con rejilla?

Se recomienda al menos una vez al año, o con mayor frecuencia si está expuesto a mucha vegetación o residuos. En cárcamos de cocina, la limpieza puede requerirse cada seis meses. El mantenimiento periódico evita obstrucciones y prolonga la vida útil del sistema.

¿Qué diferencia hay entre un cárcamo con rejilla y un sumidero de piso?

El cárcamo con rejilla es una estructura enterrada con mayor capacidad de almacenamiento y acceso para mantenimiento. El sumidero de piso es un punto de captación más pequeño, generalmente conectado directamente a la tubería. Ambos cumplen funciones complementarias en el sistema de drenaje.

¿Se puede instalar un cárcamo con rejilla en una cubierta o terraza?

Sí, siempre que se dimensione para el caudal de lluvia y se impermeabilice adecuadamente. En cubiertas y terrazas, se recomienda usar rejillas con sistemas antirretorno y con capacidad para retener hojas y residuos.

¿Qué material es mejor para la rejilla de un cárcamo?

Depende del uso. En interiores se usan rejillas de acero inoxidable o aluminio; en exteriores y garajes, de hierro fundido o concreto polímero; en zonas de tráfico pesado, de hierro fundido reforzado. La elección debe considerar la carga, el caudal y la estética.

¿Qué pasa si no instalo cárcamo en un patio o garaje?

El agua se estanca, se infiltra en pisos, muros y cimentación, y genera humedades, filtraciones, hongos y deterioro de acabados. Además, puede afectar la estructura y provocar problemas de salubridad. El cárcamo es indispensable para evacuar el agua correctamente.

¿Qué normativa colombiana aplica a los cárcamos con rejilla?

El Reglamento Técnico del Sector de Agua Potable y Saneamiento Básico (RAS) y la NSR-10 establecen los requisitos mínimos de diseño, construcción y seguridad. También aplican las normas municipales y ambientales según el caso.

Conclusión

Los cárcamos con rejilla son elementos indispensables en cualquier sistema de drenaje bien diseñado. Captan, almacenan y evacúan el agua que de otra forma se estancaría en pisos, patios, garajes, terrazas y cubiertas, y protegen la vivienda de humedades, filtraciones y daños estructurales. Su diseño depende del tipo de agua, el caudal, la topografía y el sistema de evacuación, y su instalación exige cálculo, impermeabilización, materiales adecuados y control de calidad. En la construcción de casas, ignorar su importancia es una causa frecuente de problemas que aparecen meses después de habitar la vivienda.

Un buen diseño de casas contempla los cárcamos con rejilla desde la etapa de diseño del sistema de drenaje, integrando aguas lluvias, residuales y de limpieza en un solo sistema coherente. La construcción de viviendas seguras y duraderas se apoya en la correcta ejecución de cada elemento, incluidos los que no se ven. La casa que cuenta con cárcamos bien diseñados, instalados y mantenidos evita problemas de humedad, inundaciones y saneamiento, y conserva su valor durante décadas.
