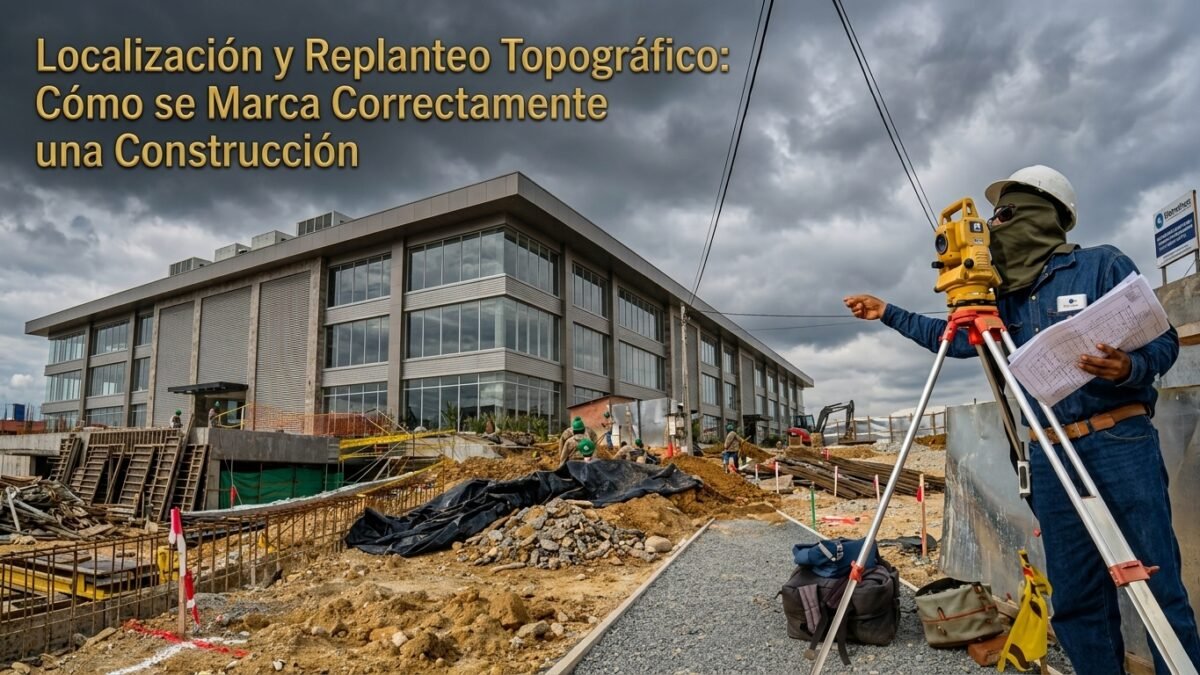

Localización y Replanteo Topográfico: Cómo se Marca Correctamente una Construcción

Antes de que exista un muro, una columna o una zapata, existe una marca en el terreno: un eje, un nivel, una referencia. Esa marca es la que decide si la obra se construye donde debe y como debe. La localización y el replanteo topográfico son la base silenciosa de toda construcción exitosa, y un error en ellos se multiplica en cada etapa. Descubre cómo se marca correctamente una construcción y por qué este paso no admite improvisaciones.

Introducción: la primera decisión técnica sobre el terreno

Cuando se habla de la construcción de casas y viviendas, casi siempre se piensa en cimentaciones, muros, cubiertas y acabados. Sin embargo, hay una etapa previa que condiciona todas las demás: la localización y el replanteo topográfico. Esta fase consiste en trasladar al terreno real, con precisión técnica, todo lo que el diseño de casas definió en planos: ejes, linderos, dimensiones, niveles, pendientes y ubicación exacta de cada elemento.

Si el replanteo se ejecuta bien, la obra avanza sin sorpresas: los muros cierran, las columnas coinciden con las vigas, las cubiertas encajan, las instalaciones no se cruzan y los acabados alinean. Si se ejecuta mal, cada error se acumula y se multiplica: muros fuera de escuadra, columnas desfasadas, desniveles no previstos, retrabajos, sobrecostos y conflictos entre contratistas. En la construcción de casas, los problemas geométricos son de los más costosos de corregir, y casi siempre se originan en un replanteo deficiente.

Este artículo explica qué es la localización y el replanteo topográfico, cómo se realiza paso a paso, qué métodos y herramientas se utilizan, qué errores deben evitarse, cómo se relaciona con la normativa colombiana y por qué es una etapa que no puede improvisarse. El objetivo es que comprendas su importancia y exijas que se ejecute con rigor en tu proyecto, ya sea una vivienda nueva, una ampliación o una casa campestre.

1. Qué es la localización y el replanteo topográfico

Definición y diferencias entre ambos conceptos

La localización es el proceso mediante el cual se determina la posición exacta de la edificación dentro del terreno, respetando linderos, retiros, orientación y normas urbanísticas o rurales. El replanteo, por su parte, es la materialización en el terreno de todos los ejes, niveles y dimensiones definidos en los planos de diseño de casas y de diseño estructural. Ambos se apoyan en la topografía y se ejecutan con instrumentos de precisión.

Aunque suelen mencionarse juntos, no son lo mismo. La localización responde a la pregunta “¿dónde va la casa?”. El replanteo responde a la pregunta “¿cómo se distribuye la casa dentro de ese espacio?”. Ambos son indispensables, y en la práctica se ejecutan de forma articulada: primero se localiza la edificación y luego se replantea cada elemento de la construcción. Sin esta secuencia, la obra avanza sin referencia confiable.

Por qué se considera el primer acto técnico de la obra

El replanteo es el primer acto técnico de cualquier construcción, porque es el momento en que la idea se convierte en referencia física. A partir de él, todos los oficios trabajan sobre la misma base: el maestro, el estructurero, el electricista, el plomero y el acabador. Si esa base es confiable, la obra fluye; si no, cada uno trabajará sobre supuestos distintos y los conflictos aparecerán tarde o temprano.

En la construcción de viviendas, el replanteo también es el primer punto de control normativo. Verifica que la casa se ubique respetando retiros, alturas y condiciones de la licencia de construcción. Es, en cierto sentido, la primera prueba de que el proyecto cumple con lo aprobado. Un buen diseño de casas solo se materializa correctamente si el replanteo es riguroso.

2. Fases del replanteo topográfico

Replanteo general del terreno

La primera fase es el replanteo general, donde se marcan los linderos, los ejes principales y las referencias generales del proyecto. Se colocan estacas en las esquinas del terreno, se verifican distancias y ángulos, y se define el nivel cero o cota de referencia. Este nivel servirá para todos los niveles posteriores de la vivienda, por lo que debe fijarse con precisión y dejarse documentado.

En esta fase también se verifica la orientación de la casa respecto al sol y a los vientos, según lo previsto en el diseño de casas. Esta verificación permite corregir a tiempo posibles desviaciones antes de que la construcción avance. Cuanto más temprano se detecte un error, más económico es corregirlo.

Replanteo de cimentación y estructura

La segunda fase es el replanteo de la cimentación. Aquí se marcan los ejes de cada zapata, viga de riostra o pilote, con sus dimensiones y profundidades. Se verifica que cada elemento coincida con el diseño estructural y con la capacidad portante del suelo. Es una fase crítica, porque un error en la cimentación compromete toda la casa y es prácticamente imposible de corregir sin demoler.

Después viene el replanteo de la estructura: ejes de columnas, vigas, placas y cubierta. Cada elemento se marca con precisión y se verifican niveles y plomos. En la construcción de casas en terrenos inclinados o con diseños escalonados, este replanteo requiere especial cuidado, porque los niveles cambian y las referencias deben mantenerse consistentes en toda la vivienda.

Replanteo de instalaciones y acabados

La tercera fase es el replanteo de las instalaciones: puntos hidráulicos, sanitarios, eléctricos y de gas. Aquí se marcan las salidas, los pases, las cajas y los ductos, verificando que coincidan con los planos y con la ubicación real de los muebles y equipos. Un error en esta fase obliga a romper muros y pisos, con sobrecostos considerables.

Finalmente, el replanteo de acabados: ubicación de enchapes, molduras, carpintería y elementos decorativos. En la construcción de viviendas, este replanteo garantiza que los acabados alineen correctamente y que la casa tenga la calidad esperada. Un buen diseño de casas prevé todos estos puntos, y el replanteo los materializa con exactitud.

3. Métodos de replanteo: tradicionales y topográficos

Métodos tradicionales

Los métodos tradicionales de replanteo se basan en el uso de cordeles, estacas, escuadras 3-4-5, niveles de manguera, plomadas y cintas métricas. Son económicos y accesibles en zonas rurales donde no siempre hay equipos topográficos disponibles. Si se ejecutan con cuidado y se verifican las medidas, permiten trazados precisos para casas de baja complejidad.

Sin embargo, tienen limitaciones: en distancias largas, en terrenos muy irregulares o en pendientes pronunciadas, el margen de error aumenta. Un error de milímetros puede convertirse en centímetros al extender los cordeles. Por eso, en proyectos de construcción de viviendas con geometría compleja, conviene combinarlos con verificaciones cruzadas o con equipos topográficos.

Métodos con estación total y GPS

Los métodos topográficos modernos permiten replanteos de alta precisión en cualquier terreno. La estación total mide ángulos y distancias con exactitud milimétrica, y muchos modelos permiten almacenar coordenadas y replantear directamente desde el plano digital. El nivel topográfico se usa para definir cotas y pendientes con precisión. El GPS diferencial permite replantear grandes extensiones con coordenadas georreferenciadas.

En la construcción de casas campestres y viviendas en terrenos complejos, estos equipos son especialmente útiles. Permiten verificar cada referencia con exactitud y documentar el proceso con respaldo técnico. La inversión en topografía profesional se recupera con creces al evitar retrabajos y sobrecostos. El diseño de casas se materializa con fidelidad cuando el replanteo se hace con instrumentos adecuados.

4. Herramientas e instrumentos para el replanteo

Instrumentos topográficos

Los instrumentos principales son la estación total, el nivel topográfico, el teodolito y el GPS diferencial. La estación total integra medición de ángulos y distancias, y permite replantear puntos con gran precisión. El nivel topográfico mide diferencias de altura y se usa para definir cotas y pendientes. El GPS diferencial se utiliza en proyectos grandes o en terrenos muy extensos.

En la construcción de casas, no siempre se requiere equipo de alta gama, pero sí instrumentos calibrados y operados por personal capacitado. Un replanteo mal ejecutado por ahorrar en equipos o en personal suele costar mucho más que haber invertido en un levantamiento profesional desde el inicio. La vivienda se construye mejor cuando se mide bien.

Herramientas complementarias

Además de los instrumentos topográficos, se utilizan herramientas complementarias: estacas de madera, tiza, cordel, plomadas, niveles de mano, mangueras de nivel, escuadras 3-4-5, mazos, pintura y cintas métricas. Cada una cumple una función específica y debe mantenerse en buen estado para garantizar la precisión del replanteo.

La documentación también es parte del proceso: actas de replanteo, registros fotográficos y planos de referencia. En la construcción de casas, la trazabilidad del replanteo protege al propietario y facilita la verificación por parte del ingeniero residente. Un buen diseño de casas se respalda con un replanteo documentado y verificable.

5. Cómo se marca correctamente una construcción paso a paso

Paso 1: verificación de planos y estudios

Antes de marcar nada en el terreno, se deben revisar los planos aprobados de diseño de casas, el diseño estructural, los planos de instalaciones y el estudio topográfico. Se verifican cotas, ejes, dimensiones, retiros y orientación. Si algo no coincide o no está claro, debe aclararse antes de iniciar el replanteo, no durante la construcción.

También se verifica que la licencia de construcción esté vigente y que las condiciones aprobadas se respeten. En zonas rurales, se revisan los permisos ambientales y las restricciones específicas del predio. La vivienda debe cumplir desde el primer trazo con la normativa aplicable.

Paso 2: trazado de ejes principales

Se ubican los linderos del terreno y se trazan los ejes principales del proyecto. Se colocan estacas en cada esquina y se extienden cordeles para marcar los ejes A, B, C y 1, 2, 3, según la nomenclatura del plano. Se verifican distancias y ángulos con escuadra o estación total, y se comprueba que el trazado corresponda al diseño de casas.

En este paso se define también el nivel cero o cota de referencia, que se materializa con un banco de nivel o BM. Este punto será el referente para todos los niveles de la construcción. Cualquier error aquí se propaga a toda la obra, por lo que la verificación debe ser rigurosa.

Paso 3: marcación de cimentación y estructura

Con los ejes principales definidos, se marcan los ejes secundarios y la ubicación de cada elemento de cimentación: zapatas, vigas de riostra, pilotes. Se verifica la profundidad de excavación y se controlan los niveles. Posteriormente se replantean columnas, vigas y placas, siempre con referencia al nivel cero y a los planos estructurales.

En la construcción de casas con geometrías complejas o terrenos inclinados, esta etapa requiere especial atención. Los niveles cambian, los ejes se cruzan y las referencias deben mantenerse consistentes. Un buen diseño de casas facilita el replanteo cuando está bien detallado; un diseño confuso complica la construcción desde el inicio.

Paso 4: marcación de instalaciones y acabados

Cuando la estructura está lista, se replantean las instalaciones: puntos hidráulicos, sanitarios, eléctricos, gas y ventilación. Se marcan las salidas, los pases y las cajas, verificando su ubicación respecto a los planos y a los acabados previstos. Este paso evita romper muros y pisos más adelante.

Finalmente, se replantean los acabados: enchapes, carpintería, molduras y elementos decorativos. En la construcción de viviendas, este replanteo garantiza que todo alinee y que la casa tenga la calidad esperada. Un buen diseño de casas prevé todos estos detalles, y el replanteo los hace realidad con precisión.

6. Relación del replanteo con la normativa colombiana

NSR-10 y control de la construcción

La NSR-10, Reglamento Colombiano de Construcción Sismo Resistente, establece los requisitos mínimos de diseño y construcción para todo tipo de edificaciones, incluidas las casas y viviendas. Aunque no regula el replanteo como actividad específica, sí exige que la obra se ejecute conforme a los planos aprobados y que se realicen verificaciones durante el proceso. El replanteo es parte de esas verificaciones: sin él, no hay forma de comprobar que la construcción corresponde al diseño.

Además, la NSR-10 exige supervisión técnica y controles de calidad. El replanteo documentado forma parte de esos controles y protege al propietario. Un ingeniero residente debe verificar los ejes, niveles y dimensiones antes de autorizar cada etapa de la construcción. La vivienda se construye con respaldo técnico cuando el replanteo se ejecuta con rigor.

Licencia de construcción y retiros

La licencia de construcción emitida por la curaduría urbana o la oficina de planeación municipal define retiros, alturas, áreas y usos permitidos. El replanteo debe respetar estrictamente esas condiciones. Un error en el trazado puede llevar a construir fuera de los retiros aprobados, lo que genera sanciones, suspensiones o incluso demolición parcial. En la construcción de casas, el replanteo es la primera verificación del cumplimiento normativo.

En zonas rurales, el replanteo también debe respetar retiros de fuentes hídricas, zonas de protección y restricciones ambientales. Un buen diseño de casas contempla estas condiciones; el replanteo las materializa. La vivienda cumple con la ley desde el primer trazo cuando el replanteo es cuidadoso.

7. Errores frecuentes en la localización y el replanteo

• Replantear sin planos actualizados o sin revisar cotas.
• Usar métodos improvisados sin verificación cruzada.
• No respetar retiros ni condiciones de la licencia.
• Confundir ejes o nomenclatura entre planos y terreno.
• No verificar niveles ni pendientes antes de excavar.
• Replantear una sola vez y no repetir en cada etapa.
• No documentar el replanteo con actas y registros fotográficos.
• Permitir que personal sin experiencia ejecute el trazado.

Evitar estos errores en la localización y el replanteo es tan importante como acertar en el diseño de casas y en la construcción. La mayoría de los problemas geométricos que aparecen en obra tienen su origen en un replanteo deficiente, no en la ejecución misma. La vivienda se construye bien cuando se replantea bien.

Preguntas frecuentes

¿Cuál es la diferencia entre localización y replanteo?

La localización define dónde va la edificación dentro del terreno. El replanteo materializa en el terreno los ejes, niveles y dimensiones de cada elemento. Ambos se complementan y se ejecutan de forma articulada.

¿Quién debe hacer el replanteo topográfico?

Un topógrafo o maestro de obra con experiencia, supervisado por un ingeniero residente. En proyectos complejos se recomienda la participación de un profesional calificado.

¿Qué herramientas se necesitan para el replanteo?

Estación total, nivel topográfico, GPS diferencial en proyectos grandes, y herramientas complementarias como estacas, cordeles, escuadras 3-4-5, niveles de manguera y plomadas.

¿Cuánto cuesta el replanteo de una casa?

Puede representar entre el 0,5% y el 3% del presupuesto total de la construcción, dependiendo de la complejidad, el terreno y los métodos utilizados.

¿Qué pasa si el replanteo está mal hecho?

Pueden aparecer muros fuera de escuadra, columnas desfasadas, cubiertas mal ajustadas, instalaciones que no coinciden y sobrecostos por retrabajos. Las correcciones suelen ser costosas y a veces imposibles sin demoler.

¿El replanteo se realiza una sola vez?

No. Se realiza por etapas: localización general, cimentación, estructura, instalaciones y acabados. Cada etapa se apoya en la anterior y debe verificarse contra los planos.

¿Qué normativa colombiana aplica al replanteo?

La NSR-10 exige que la construcción se ejecute conforme a los planos aprobados y con verificaciones durante el proceso. La licencia de construcción define retiros, alturas y condiciones que el replanteo debe respetar.

Conclusión

La localización y el replanteo topográfico son el primer acto técnico de toda construcción. Son la etapa que conecta el diseño de casas con la realidad del terreno y que define la calidad de todo lo que viene después. Un replanteo riguroso evita errores geométricos, sobrecostos, retrasos y problemas estructurales; un replanteo deficiente arrastra sus consecuencias hasta el último acabado de la vivienda. En la construcción de casas, ya sean urbanas o rurales, el replanteo debe ejecutarse con instrumentos adecuados, personal calificado y verificación en cada etapa.

No es un gasto: es una inversión que protege el presupuesto, la seguridad y la durabilidad del proyecto. La casa que se construye bien es la que empieza bien, y empieza bien cuando se marca correctamente sobre el terreno. Cada eje, cada nivel y cada referencia son parte de un sistema que sostiene toda la construcción.
