Qué Debe Contener el Diseño Arquitectónico de una Vivienda

El diseño arquitectónico es mucho más que un plano bonito: es el documento técnico que define cómo se vivirá tu casa durante décadas. Un proyecto incompleto o mal desarrollado genera sobrecostos, retrasos, problemas estructurales y espacios que no funcionan. Descubre qué debe contener un diseño de casas completo y por qué cada componente es indispensable antes de iniciar la construcción.

Introducción: por qué el diseño arquitectónico define el éxito del proyecto

En la construcción de casas y viviendas, el diseño arquitectónico es la etapa que traduce las ideas, necesidades y sueños del propietario en un documento técnico ejecutable. No se trata únicamente de dibujar una fachada atractiva o distribuir ambientes: se trata de definir con precisión la ubicación de cada muro, la orientación de cada ventana, la altura de cada espacio, la relación entre interior y exterior, y la manera en que la vivienda responderá al clima, al terreno y al estilo de vida de sus ocupantes. Un diseño de casas bien elaborado evita improvisaciones en obra, reduce sobrecostos y garantiza que el resultado final sea funcional, seguro y duradero.

Muchos propietarios cometen el error de iniciar la construcción con un plano básico o un boceto improvisado, pensando que los detalles se resolverán en obra. El resultado suele ser el mismo: muros que no coinciden con la estructura, instalaciones mal ubicadas, espacios mal iluminados, problemas de humedad y sobrecostos superiores al 30% del presupuesto inicial. En la construcción de viviendas, la falta de un diseño arquitectónico completo es una de las causas más frecuentes de conflictos entre propietarios, contratistas y profesionales. La casa que se construye con un diseño riguroso tiene mejor calidad, mayor valor y menos problemas a largo plazo.

Este artículo explica qué debe contener el diseño arquitectónico de una vivienda: qué planos y documentos se requieren, qué información técnica debe incluir cada uno, cómo se integran con los diseños estructurales y de instalaciones, y qué errores deben evitarse. El objetivo es que comprendas la importancia de un diseño completo y puedas exigir un proyecto integral antes de iniciar tu construcción.

1. Qué es el diseño arquitectónico y por qué es indispensable

Definición técnica y alcance

El diseño arquitectónico es el conjunto de documentos gráficos y escritos que definen la forma, distribución, dimensiones, materiales y funcionamiento de una vivienda. Incluye planos de planta, cortes, fachadas, detalles constructivos, especificaciones técnicas, memorias descriptivas y cuadros de áreas. Es la base para el diseño estructural, los diseños de instalaciones, el presupuesto y la construcción. En la construcción de casas, el diseño arquitectónico es el primer documento técnico y el más consultado durante toda la obra.

El diseño arquitectónico también define la relación de la vivienda con el terreno, el clima y el entorno. En el diseño de casas campestres, por ejemplo, se debe aprovechar la topografía, orientar los espacios hacia las vistas y prever la ventilación natural. En casas urbanas, se debe optimizar el área disponible y cumplir con retiros y alturas normativas. En todos los casos, el diseño arquitectónico es la herramienta que garantiza que la construcción responda a las condiciones reales del proyecto.

Importancia en la construcción y el presupuesto

Un diseño arquitectónico completo es la mejor herramienta para controlar el presupuesto. Cuando el proyecto está bien detallado, los materiales se calculan con precisión, los tiempos se respetan y los imprevistos se reducen. Cuando el diseño es incompleto, los cambios en obra generan retrabajos, desperdicio de materiales y sobrecostos que superan cualquier ahorro inicial. En la construcción de viviendas, la diferencia entre un diseño completo y uno básico puede representar entre el 20% y el 40% del costo final.

Además, el diseño arquitectónico facilita la obtención de licencias, la contratación de profesionales y la supervisión de la obra. Sin él, cualquier trámite se vuelve complicado y la construcción avanza sin rumbo claro. La casa que se construye con un diseño riguroso tiene menos problemas, mejor calidad y mayor valor de reventa.

Relación con el diseño estructural y los diseños complementarios

El diseño arquitectónico no existe de manera aislada: se integra con el diseño estructural, los diseños hidrosanitarios, eléctricos, de gas, de ventilación y de acabados. Cada uno de estos documentos se elabora a partir del arquitectónico y debe coordinarse con él. En la construcción de casas, esta coordinación es indispensable para evitar interferencias, retrabajos y problemas de funcionamiento. La vivienda que se diseña con visión integral funciona mejor y cuesta menos mantenerla.

2. Planos que debe contener el diseño arquitectónico

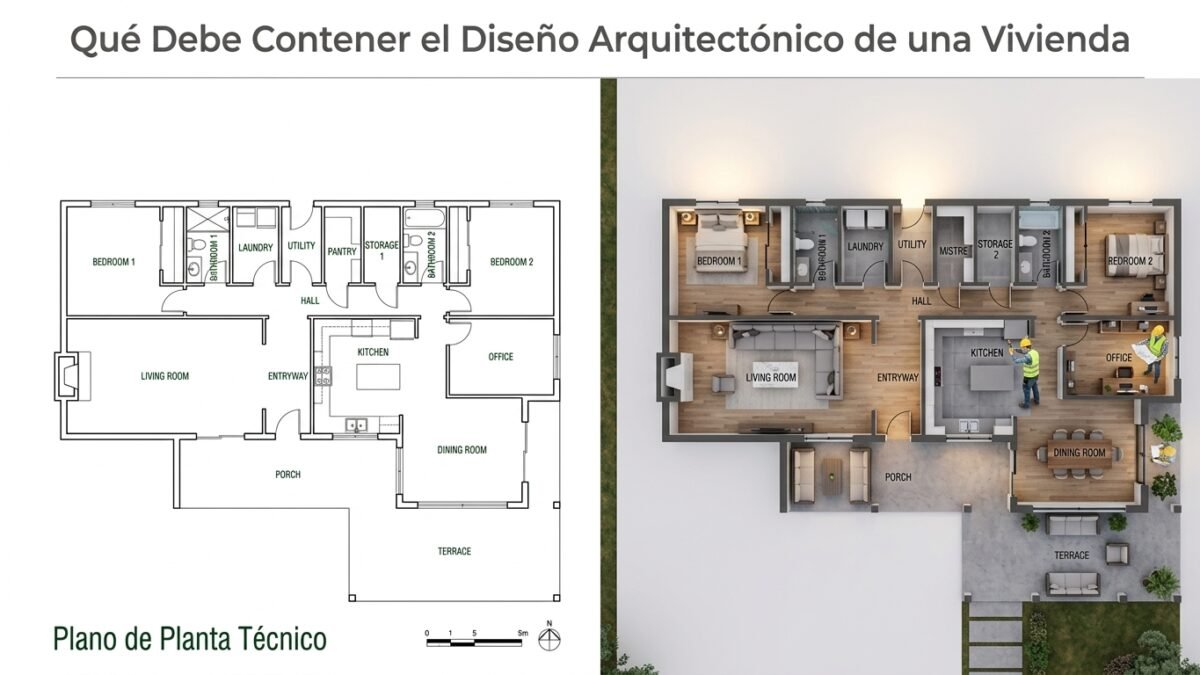

Plano de planta arquitectónica

El plano de planta es el más conocido y consultado. Muestra la distribución de espacios a una altura determinada, con muros, columnas, puertas, ventanas, muebles fijos y, en algunos casos, mobiliario. Debe incluir dimensiones, ejes, niveles, espesores de muros y nomenclatura de cada espacio. En el diseño de casas, el plano de planta es la base para el replanteo y la construcción. Sin él, no es posible saber dónde va cada muro ni cómo se conectan los espacios.

Un plano de planta completo también debe indicar la ubicación de instalaciones generales, los cambios de nivel, las escaleras y los accesos. En la construcción de viviendas, este plano guía al maestro de obra, al electricista, al plomero y al acabador. La casa que se construye sin un plano de planta detallado termina con espacios mal distribuidos y problemas de funcionamiento.

Plano de cubiertas

El plano de cubiertas muestra la forma, pendientes, materiales y sistema de evacuación de aguas de la cubierta. Define la estructura de soporte, los aleros, las canaletas, los bajantes y los remates. En la construcción de casas campestres, este plano es especialmente importante porque la cubierta es uno de los elementos más expuestos al clima. Un buen diseño de casas integra la cubierta con el resto de la vivienda y garantiza su impermeabilización y durabilidad.

También debe incluir la ubicación de elementos como tragaluces, chimeneas, paneles solares o equipos de ventilación. En la construcción de viviendas, la cubierta es una de las etapas más delicadas y costosas; un plano bien detallado evita improvisaciones y filtraciones futuras.

Cortes y fachadas

Los cortes muestran la vivienda vista en sección vertical, revelando alturas, niveles, espesores de losa, ubicación de ventanas y puertas, y relación entre pisos. Son indispensables para verificar la coherencia del diseño y para coordinar instalaciones. Las fachadas, por su parte, muestran la casa desde el exterior, con materiales, colores, texturas y elementos decorativos. En el diseño de casas, las fachadas definen la imagen de la vivienda y su integración con el entorno.

Un proyecto completo incluye al menos cuatro fachadas (frontal, posterior y laterales) y varios cortes (longitudinal y transversal). En la construcción de casas, estos planos son indispensables para calcular materiales, verificar alturas y garantizar la estética final. La vivienda que se construye con fachadas y cortes bien definidos tiene mejor presencia y menos sorpresas.

Detalles constructivos

Los detalles constructivos amplían zonas específicas del proyecto: uniones entre muros y losas, encuentros de cubierta, ventanas, puertas, escaleras, barandas, aleros, dinteles, impermeabilizaciones y acabados. En la construcción de viviendas, los detalles son los que garantizan la calidad final de la casa. Un buen diseño de casas incluye detalles suficientes para que el maestro de obra sepa exactamente cómo ejecutar cada elemento.

La ausencia de detalles obliga a improvisar en obra, generando soluciones variables, problemas de estanqueidad y acabados deficientes. En la construcción de casas, la falta de detalles es una de las causas más frecuentes de filtraciones, humedades y grietas. La vivienda que se diseña con detalles completos se construye mejor y dura más.

Cuadro de áreas y especificaciones

El cuadro de áreas resume las superficies construidas, útiles, privadas y comunes de la vivienda. Es indispensable para trámites de licencia, cálculo de impuestos, avalúos y control del proyecto. Las especificaciones técnicas describen los materiales, acabados, calidades y sistemas constructivos previstos. En el diseño de casas, estos documentos garantizan que la construcción se ejecute según lo planeado y que el propietario reciba exactamente lo que contrató.

3. Información técnica que debe incluir el diseño

Niveles y cotas

Todo plano arquitectónico debe indicar niveles y cotas de referencia: nivel cero, niveles de pisos terminados, alturas de cielorraso, alturas de antepechos y dinteles. En terrenos inclinados o con desniveles, los niveles son especialmente importantes para garantizar el drenaje, la accesibilidad y la funcionalidad de la vivienda. Un error en los niveles puede afectar el funcionamiento de toda la casa.

Dimensiones y ejes

Los planos deben incluir dimensiones exactas de cada espacio, espesores de muros, ubicación de ejes estructurales y distancias entre columnas. En la construcción de casas, estas dimensiones son la base para el replanteo y para el cálculo de materiales. La vivienda que se construye con dimensiones claras tiene menos desperdicio y mejor calidad.

Orientación y asoleamiento

Un buen diseño de casas incluye información sobre la orientación de la vivienda respecto al norte, la trayectoria solar y los vientos predominantes. Esto permite optimizar la iluminación natural, la ventilación y el confort térmico. En la construcción de casas en climas cálidos o fríos, esta información es clave para reducir el consumo energético y mejorar la calidad de vida.

Especificaciones de materiales y acabados

Los planos y memorias deben especificar los materiales de cada elemento: tipo de muro, clase de concreto, tipo de cubierta, acabados de piso, enchapes, pintura, carpintería y vidriería. En el diseño de casas, estas especificaciones permiten cotizar con precisión, comparar propuestas y garantizar la calidad final. La vivienda que se construye con especificaciones claras evita discusiones y malentendidos.

4. Diseños complementarios que se integran al arquitectónico

Diseño estructural

El diseño estructural define la cimentación, columnas, vigas, losas y cubierta. Se elabora a partir del diseño arquitectónico y debe coordinarse con él para evitar interferencias. En la construcción de casas, el diseño estructural es obligatorio según la NSR-10 y debe ser firmado por un ingeniero civil calificado. La vivienda que se construye sin diseño estructural está expuesta a riesgos sísmicos y a problemas de estabilidad.

Diseño hidrosanitario

El diseño hidrosanitario define la ubicación de tuberías de agua potable, desagües, ventilaciones y, en algunos casos, sistemas sépticos. En la construcción de viviendas, este diseño debe integrarse con la arquitectura para evitar romper muros y para garantizar el correcto funcionamiento de la casa. La vivienda que se diseña con hidrosanitario integrado evita filtraciones y problemas de mantenimiento.

Diseño eléctrico y de gas

El diseño eléctrico define la ubicación de tableros, tomas, interruptores, iluminación y sistemas de puesta a tierra. El diseño de gas define la ubicación de redes, medidores y equipos. Ambos deben cumplir con las normas técnicas colombianas y coordinarse con el diseño arquitectónico. En la construcción de casas, estos diseños garantizan la seguridad y funcionalidad de la vivienda.

Diseños de ventilación y climatización

En algunas regiones, se requieren diseños de ventilación mecánica, climatización o sistemas pasivos. Un buen diseño de casas integra estos sistemas desde el inicio para evitar modificaciones posteriores. La vivienda que se diseña con estos aspectos previstos tiene mejor confort y eficiencia energética.

Diseño de paisajismo y exteriores

El diseño arquitectónico debe extenderse al exterior: jardines, terrazas, accesos, cercas, iluminación exterior y zonas comunes. En la construcción de casas campestres, el paisajismo es parte fundamental del proyecto. La vivienda que se diseña con exteriores integrados gana en estética y funcionalidad.

5. Errores frecuentes en el diseño arquitectónico

• Iniciar la construcción sin planos completos.
• Diseñar sin estudios previos de terreno y suelo.
• No coordinar el diseño arquitectónico con el estructural.
• Omitir detalles constructivos y especificaciones.
• No considerar la orientación, el clima y la ventilación.
• Diseñar sin pensar en el mantenimiento futuro.
• No incluir cuadro de áreas ni memorias descriptivas.
• Ignorar la normativa urbanística y de accesibilidad.
• Cambiar el diseño durante la obra sin documentar.
• Contratar profesionales sin experiencia comprobada.

Evitar estos errores en el diseño de casas es tan importante como acertar en la construcción. La vivienda que se diseña con rigor tiene menos problemas y mayor valor. La casa que se construye sin diseño completo enfrenta sobrecostos y retrabajos.

Preguntas frecuentes

¿Qué documentos debe incluir un diseño arquitectónico completo?

Planos de planta, cubiertas, cortes, fachadas, detalles constructivos, cuadro de áreas, memorias descriptivas y especificaciones técnicas. También debe coordinarse con los diseños estructural, hidrosanitario, eléctrico y de gas.

¿Cuánto cuesta un diseño arquitectónico?

Depende de la complejidad, el tamaño y la región. Puede representar entre el 3% y el 8% del valor total de la construcción de la vivienda. Es una inversión que se recupera al evitar improvisaciones y sobrecostos.

¿Puedo construir sin diseño arquitectónico?

Técnicamente sí, pero el resultado suele ser deficiente: espacios mal distribuidos, sobrecostos, problemas de humedad y dificultades para obtener licencias. No se recomienda en ningún caso.

¿Quién debe elaborar el diseño arquitectónico?

Un arquitecto con matrícula profesional y experiencia en el tipo de proyecto. Debe coordinarse con un ingeniero civil para el diseño estructural y con especialistas para los diseños complementarios.

¿Qué diferencia hay entre diseño arquitectónico y diseño estructural?

El arquitectónico define la forma, distribución y funcionamiento de la vivienda; el estructural define cómo se sostiene y resiste cargas y sismos. Ambos se complementan y deben coordinarse.

¿Cuánto tiempo tarda el diseño arquitectónico de una casa?

Entre 1 y 3 meses para una vivienda unifamiliar, dependiendo de la complejidad, el tamaño y las revisiones. En proyectos grandes puede extenderse más.

¿Qué normativa colombiana aplica al diseño arquitectónico?

La NSR-10 para diseño estructural y sismorresistente, el plan de ordenamiento territorial del municipio para uso del suelo y retiros, y las normas de accesibilidad universal (NTC 6047, Ley 1618).

Conclusión

El diseño arquitectónico es el documento técnico que define el éxito de una vivienda. Un proyecto completo incluye planos de planta, cubiertas, cortes, fachadas, detalles constructivos, cuadro de áreas y especificaciones, y se integra con los diseños estructural, hidrosanitario, eléctrico y de gas. Sin un diseño riguroso, la construcción avanza sin rumbo claro, generando sobrecostos, retrabajos y problemas que afectan la calidad y el valor de la casa. La vivienda que se diseña con criterio técnico tiene mejor funcionalidad, mayor durabilidad y menos problemas a largo plazo.

Un buen diseño de casas, acompañado de una ejecución rigurosa y un mantenimiento constante, permite que la vivienda tenga un comportamiento duradero y seguro. La construcción de casas con materiales de calidad y soluciones técnicas acertadas se traduce en estructuras más confiables y sostenibles. La casa que se construye sobre un diseño completo gana en estética, eficiencia y valor patrimonial.
