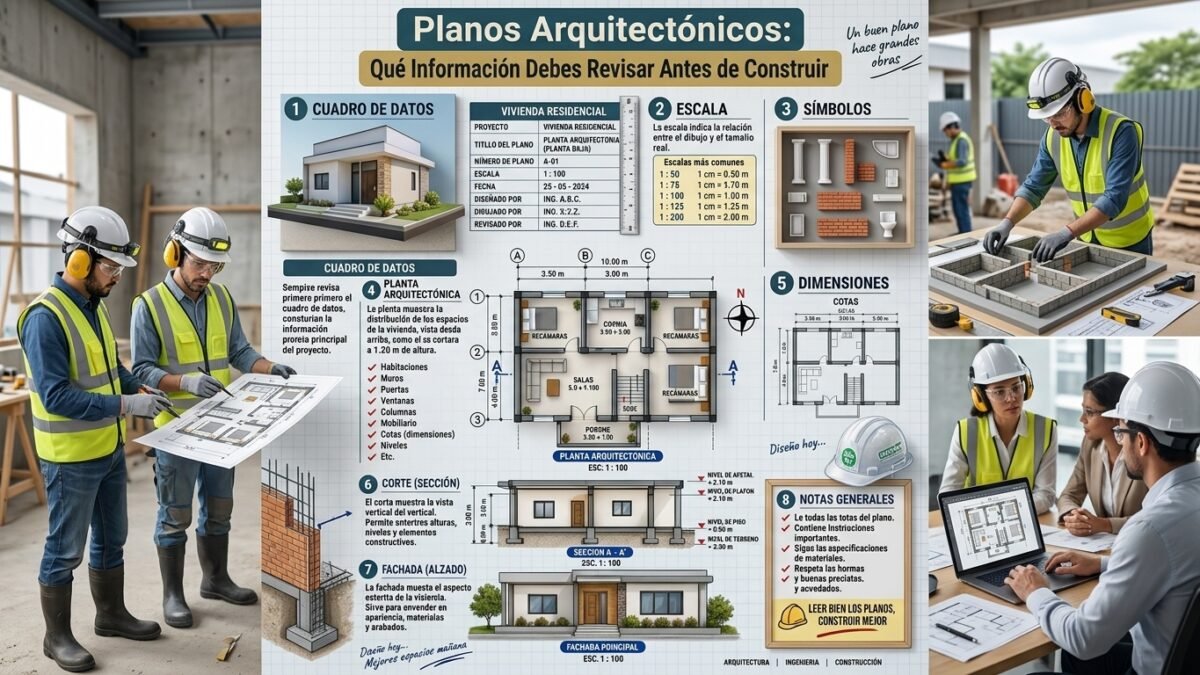

Planos Arquitectónicos: Qué Información Debes Revisar Antes de Construir

Un plano arquitectónico mal revisado no es un simple papel con errores. Es el origen de sobrecostos, retrasos y, en el peor de los casos, de una vivienda que no cumple con la norma sísmica o que presenta problemas de habitabilidad difíciles de corregir después.

Antes de colocar el primer ladrillo, antes de excavar para la cimentación y antes de firmar cualquier contrato con un constructor, existe un documento que concentra todas las decisiones del proyecto: los planos arquitectónicos. Revisarlos con rigor no es un trámite burocrático. Es el mecanismo más eficiente para proteger la inversión más importante de una familia o de una empresa.

Esta guía explica, en lenguaje claro pero con el rigor técnico que exige una obra, qué información debes verificar en los planos arquitectónicos antes de construir. No se trata de convertirte en arquitecto ni en ingeniero. Se trata de que sepas qué preguntar, qué exigir y qué señales de alerta deben hacerte detener el proceso.

¿Qué es exactamente un plano arquitectónico y por qué es la base de toda la obra?

Un plano arquitectónico es la representación gráfica y a escala de una edificación. En él se definen la distribución de los espacios, las dimensiones, los niveles, las alturas, los materiales de acabados y la relación del proyecto con el terreno y su entorno. Es, en esencia, el documento que traduce una idea o una necesidad en instrucciones técnicas que un constructor puede ejecutar.

Su función va mucho más allá de mostrar cómo se verá la casa. El plano arquitectónico es la referencia que permite tramitar la licencia de construcción ante una curaduría urbana, coordinar los diseños estructurales e hidrosanitarios, calcular cantidades de obra y presupuestar el proyecto. Cuando un plano arquitectónico está incompleto o es ambiguo, todo lo que se construye a partir de él arrastra esa incertidumbre.

En Colombia, la normativa urbanística y de edificabilidad establece que los planos arquitectónicos que se presentan para obtener licencia de construcción deben contener, como mínimo, información específica: localización, plantas (incluida la de cubiertas), alzados o cortes relacionados con la vía pública o privada a escala formal, fachadas y cuadro de áreas, entre otros aspectos. Esta exigencia no es caprichosa: responde a la necesidad de que cualquier revisor, constructor o autoridad pueda entender el proyecto sin ambigüedades.

Información que debes revisar plano por plano

No todos los planos arquitectónicos se leen igual. La revisión debe ser sistemática y cubrir cada componente. Estos son los elementos que no pueden faltar y que debes verificar con detalle.

Localización y relación con el terreno

El plano de localización sitúa el proyecto dentro de un contexto más amplio: el barrio, la manzana, la vía pública. Debe mostrar con claridad los linderos del predio, las construcciones vecinas existentes, los accesos y, cuando el terreno es inclinado, las cotas del terreno natural.

Un error frecuente es que el plano de localización no refleje con precisión las condiciones topográficas reales. En un terreno con pendiente, esto puede llevar a que la cimentación se proyecte para un terreno plano, generando excavaciones adicionales, muros de contención no previstos o problemas de drenaje que aparecen después de construida la vivienda.

Plantas arquitectónicas: distribución, ejes y cotas

Las plantas son las vistas superiores de cada nivel de la edificación. Aquí se verifica si la distribución de los espacios responde a las necesidades del usuario: dimensiones de habitaciones, ubicación de baños y cocina, circulaciones, closets y áreas de servicio.

Al revisar una planta, busca las cotas. Las cotas son las medidas que indican la distancia entre muros, ejes y elementos. Una planta sin cotas claras, sin ejes estructurales definidos o con dimensiones que no cierran (sumas que no coinciden con el total) es una planta que va a generar confusión en obra. También verifica los niveles: el nivel de piso terminado de cada espacio debe estar claramente indicado y debe ser coherente con el nivel de la vía pública y con el sistema de drenaje.

Cortes y alzados: la altura que no se ve en planta

Los cortes y alzados muestran la edificación desde una perspectiva vertical. En ellos se verifica la altura libre de cada piso, la altura de puertas y ventanas, la relación entre el nivel del terreno y el nivel de piso terminado, y la pendiente de las cubiertas.

Un plano de corte bien elaborado debe indicar cotas de nivel, pendiente del terreno cuando este no es plano, nivel de cada piso en relación con el nivel 0,00 (el nivel de referencia de la construcción) y cotas generales y parciales. Si el proyecto está en suelo inclinado, los cortes deben mostrar la inclinación real del terreno, no una idealización plana que no corresponde con la realidad.

Fachadas y planta de cubiertas

Las fachadas muestran la imagen exterior de la edificación: materiales de acabado, altura de antepechos, ubicación de ventanas y puertas exteriores, y relación con las construcciones vecinas. La planta de cubiertas indica la forma, pendientes y sistema de evacuación de aguas lluvias.

Revisa que las fachadas sean coherentes con las plantas y los cortes. Un error clásico es que una ventana indicada en fachada no coincida en posición o tamaño con la ventana de la planta correspondiente. En obra, esto se traduce en reubicaciones de última hora, pérdida de material o, peor aún, en una fachada que no corresponde con el diseño aprobado.

Cuadro de áreas: los números que la curaduría revisa

El cuadro de áreas es una tabla resumen que cuantifica la superficie del terreno, el área construida por nivel, el área total construida y, cuando aplica, el área de espacios comunes o privados. Es un documento que las curadurías revisan con lupa porque de él depende el cumplimiento de los índices de edificabilidad y ocupación establecidos en el POT del municipio.

Un cuadro de áreas que no coincide con las dimensiones reales de las plantas es una señal de alerta grave. Puede indicar que el plano fue modificado sin actualizar los cálculos, o que la representación gráfica no es precisa. Antes de firmar cualquier documento, verifica que las áreas del cuadro correspondan con lo que muestran las plantas.

Especificaciones y cuadro de acabados

Además de la geometría, los planos arquitectónicos deben incluir especificaciones de materiales. Esto incluye tipo de pisos, enchapes, pintura, carpintería y acabados en general. Aunque un cuadro de acabados completo puede ser un documento independiente, el plano arquitectónico debe remitir a él o incluirlo.

La ausencia de especificaciones es una de las deficiencias más comunes y costosas. Cuando no se define con claridad qué material va en cada espacio, el constructor toma decisiones por su cuenta y el propietario descubre al final que el resultado no era lo que esperaba.

Errores frecuentes que debes detectar antes de que sea tarde

La experiencia en obra muestra que ciertos errores se repiten una y otra vez. Detectarlos en la etapa de revisión de planos es infinitamente más económico que corregirlos durante la construcción.

Cotas faltantes o inconsistentes. Un plano con cotas incompletas obliga al maestro de obra a medir sobre el plano impreso o a “interpretar” las dimensiones. Esto produce errores acumulativos: un muro que se corre 5 centímetros puede parecer insignificante, pero cuando se repite en toda la planta, la distribución de espacios se distorsiona.

Ambigüedad en los materiales. Indicaciones como “piso de cerámica” sin especificar formato, color o calidad dejan un margen enorme para que se instale el material más económico sin consultar. Lo mismo ocurre con la pintura: “pintura blanca” no distingue entre una pintura de tráfico liviano y una de alta resistencia para zonas húmedas.

Falta de coordinación con planos estructurales e hidrosanitarios. Los planos arquitectónicos, estructurales y de instalaciones deben contar la misma historia. Si una viga estructural atraviesa un baño a una altura que impide instalar el sanitario, el problema se descubre cuando la viga ya está fundida. Las referencias y detalles constructivos deben estar coordinados entre todas las especialidades técnicas.

Inconsistencia entre plantas, cortes y fachadas. Una ventana que aparece en fachada pero no en planta, o una altura de piso que no coincide con el corte, son señales de que el juego de planos no fue revisado en su conjunto. Antes de radicar en curaduría o de iniciar obra, el juego de planos debe ser internamente coherente.

Ausencia de detalles constructivos. Los detalles son los planos a escala ampliada que explican cómo se resuelven encuentros críticos: impermeabilización de cubiertas, drenajes, juntas, aleros, escaleras, barandas. Cuando no existen, cada operario resuelve a su manera y la calidad del resultado es impredecible.

La verificación que casi nadie hace: coherencia con la norma sísmica

La Norma Colombiana de Diseño y Construcción Sismo Resistente (NSR-10) no es un documento exclusivo de ingenieros estructurales. Los planos arquitectónicos deben incorporar información que permita verificar el cumplimiento de los requisitos de sismo resistencia, especialmente en lo relacionado con elementos no estructurales.

Todos los planos arquitectónicos deben incluir una nota visible que indique el Grupo de Uso según la NSR-10 (I, II, III o IV) y el grado de desempeño de los elementos no estructurales. Además, cuando el proyecto lo requiera, los planos deben dejar claras las condiciones de resistencia al fuego, el número de salidas, las distancias de recorrido hasta una salida y las características de las escaleras de evacuación.

Esto es especialmente importante en edificaciones diferentes a la vivienda unifamiliar: locales comerciales, bodegas, edificios de oficinas y cualquier proyecto con ocupación múltiple. Un plano arquitectónico que no aborda estos aspectos puede ser rechazado por la curaduría o, peor aún, aprobado con vacíos que comprometen la seguridad de los ocupantes.

Diferencia entre el diseño arquitectónico y los planos para construcción

No es lo mismo un diseño arquitectónico que un juego de planos listo para construir. El diseño es la etapa conceptual: la idea, la distribución general, la volumetría. Los planos para construcción son el resultado de desarrollar ese diseño hasta el último detalle, con cotas, especificaciones, detalles constructivos y coordinación con todas las demás especialidades.

Un propietario puede sentirse tentado a iniciar la obra con un diseño bonito y unos planos preliminares. Es un error costoso. Sin planos de construcción completos, el constructor no tiene una base sólida para cotizar, el presupuesto se convierte en una estimación optimista y cualquier cambio en obra implica negociaciones adicionales.

Un ejemplo práctico: terreno plano y terreno en pendiente

Imagina dos proyectos. El primero se construye en un lote plano de 200 metros cuadrados en un barrio urbano consolidado. El segundo, en un lote de 500 metros cuadrados con una pendiente del 20% en una zona campestre.

En el primer caso, los planos arquitectónicos pueden resolverse con una cimentación relativamente sencilla, drenajes perimetrales convencionales y accesos directos desde la vía. La revisión se concentra en verificar cotas, cuadro de áreas y coordinación con instalaciones.

En el segundo, los planos arquitectónicos deben abordar desde el inicio la relación con la topografía. ¿La casa se implanta con una plataforma que implica corte y relleno? ¿Se escalona el piso para adaptarse a la pendiente? ¿Cómo se manejan las aguas de escorrentía superficial? ¿Se requiere muro de contención? Estas decisiones no pueden quedar para la etapa de construcción; deben estar en el plano, con cotas de nivel, pendientes y detalles de drenaje.

Revisar un plano arquitectónico para un terreno con pendiente sin verificar estos aspectos es prácticamente garantizar problemas de humedad, asentamientos diferenciales o movimientos de tierra no presupuestados.

La relación con los demás planos del proyecto

Los planos arquitectónicos no viven solos. Forman parte de un juego que incluye planos estructurales, hidrosanitarios, eléctricos y, cuando aplica, de gas, ventilación y protección contra incendios. La revisión debe incluir la coherencia entre todos ellos.

Un caso típico es la ubicación de aparatos sanitarios. La arquitectura define dónde va el sanitario, el lavamanos y la ducha. La hidrosanitaria define por dónde pasan las tuberías de agua y desagüe. Si la arquitectura ubica un sanitario en un punto donde la tubería de desagüe no puede llegar con la pendiente adecuada, o donde la viga de cimentación impide la salida, el problema aparece en obra. La solución es revisar los planos en conjunto antes de construir, no después.

Cuando conviene contratar un profesional para revisar los planos

La revisión de planos arquitectónicos no es una tarea que deba asumir solo el propietario. Un arquitecto o ingeniero civil con experiencia en construcción puede detectar en minutos errores que a un ojo no entrenado le pasarían desapercibidos. Pero incluso si se contrata un profesional, el propietario debe conocer los aspectos básicos para hacer las preguntas correctas.

Contratar una revisión independiente de planos antes de iniciar la obra es una inversión menor comparada con el costo de corregir un error constructivo. En proyectos de vivienda, donde el presupuesto suele ser ajustado, esta revisión es una de las decisiones con mejor relación costo-beneficio.

En proyectos de mayor complejidad -edificaciones de varios pisos, bodegas, locales comerciales- la revisión de planos puede requerir la intervención de un revisor independiente de diseños estructurales, figura contemplada en la normativa colombiana para edificaciones que superan ciertos umbrales de área o número de unidades.

Preguntas frecuentes

¿Qué pasa si construyo con planos arquitectónicos incompletos?
Puedes enfrentar rechazo de la licencia de construcción, sobrecostos por cambios en obra, problemas de habitabilidad y, en casos graves, incumplimiento de la norma sismo resistente. Además, la responsabilidad legal recae sobre el propietario y los profesionales que firmaron los planos.

¿Los planos arquitectónicos deben estar firmados por un profesional?
Sí. En Colombia, los planos arquitectónicos deben estar firmados y rotulados por un arquitecto con matrícula profesional, quien asume la responsabilidad legal sobre los diseños y la información contenida en ellos. La curaduría verifica esta condición antes de aprobar la licencia.

¿Puedo modificar los planos después de que me aprueben la licencia?
Sí, pero requiere un trámite adicional. Las modificaciones sustanciales a un proyecto aprobado deben someterse a revisión y aprobación por parte de la curaduría. Construir sin actualizar los planos aprobados puede generar sanciones y problemas al momento de legalizar la edificación.

¿Qué diferencia hay entre los planos arquitectónicos y los planos de construcción?
Los planos arquitectónicos definen la distribución, dimensiones, niveles y acabados. Los planos de construcción incluyen además los planos estructurales, hidrosanitarios, eléctricos y de detalles, todos coordinados entre sí. Para construir se requiere el juego completo, no solo los arquitectónicos.

¿Cada cuánto cambia la normativa que regula los planos arquitectónicos en Colombia?
La normativa urbanística es competencia de cada municipio y puede actualizarse con relativa frecuencia, especialmente cuando se adoptan nuevos POT. La NSR-10, que regula el diseño sismo resistente, también puede tener actualizaciones. Antes de radicar un proyecto, conviene verificar la vigencia de las normas aplicables con la curaduría urbana correspondiente.

¿Es necesario revisar los planos si voy a hacer una remodelación menor?
Sí, incluso en remodelaciones menores. Una intervención que modifique muros de carga, instalaciones hidrosanitarias o la fachada puede requerir licencia y, en cualquier caso, debe estar respaldada por planos que garanticen que la intervención no compromete la estructura ni la seguridad de la edificación.

¿Cómo sé si un plano arquitectónico está bien cotado?
Un plano bien cotado permite reconstruir mentalmente la distribución sin necesidad de medir sobre el papel. Cada muro, cada eje y cada espacio tiene sus dimensiones indicadas. Las sumas parciales coinciden con las totales y no hay áreas del plano sin acotar.

Conclusión

Los planos arquitectónicos son mucho más que dibujos. Son el instrumento que convierte una intención en una obra verificable, presupuestable y segura. Revisarlos con atención antes de construir no elimina todos los imprevistos de una obra, pero sí reduce de manera significativa los riesgos más costosos: sobrecostos por cambios, retrasos por falta de definiciones y, sobre todo, decisiones constructivas que después no tienen una corrección sencilla.
