Elementos de Concreto en una Vivienda: Cuáles Son y Para Qué Sirven

El concreto es el material que da forma, resistencia y seguridad a tu casa. Pero no todos los elementos de concreto cumplen la misma función: algunos soportan cargas, otros amarran la estructura, otros transmiten esfuerzos al suelo y otros simplemente sirven de apoyo a los acabados. Conocer cada uno es indispensable para entender cómo se comporta tu vivienda y por qué un error en cualquiera de ellos puede comprometer toda la construcción. Descubre cuáles son los elementos de concreto de una casa y para qué sirve cada uno.

Introducción: por qué el concreto es la base de toda vivienda

En la construcción de casas y viviendas, el concreto es el material estructural por excelencia. Su combinación de resistencia a la compresión, durabilidad y capacidad de adaptarse a casi cualquier forma lo convierte en el aliado principal de ingenieros y arquitectos. Sin embargo, el concreto no se usa de la misma manera en todos los elementos: cada parte de la casa requiere un tipo específico de elemento, con dimensiones, refuerzo y función diferente. Confundirlos o reemplazarlos entre sí es uno de los errores más comunes en la construcción de viviendas y una causa frecuente de patologías estructurales.

Desde la cimentación hasta la cubierta, el concreto está presente en cada etapa de la casa. Los elementos de concreto no solo sostienen la estructura: también la amarran, la rigidizan y la protegen ante sismos, asentamientos, humedad y cargas de servicio. En el diseño de casas, cada uno de estos elementos se define con precisión y se detalla en los planos estructurales. La NSR-10, Reglamento Colombiano de Construcción Sismo Resistente, establece los requisitos mínimos que deben cumplir todos los elementos de concreto en una vivienda.

Este artículo explica cuáles son los principales elementos de concreto en una casa, para qué sirve cada uno, cómo se relacionan entre sí y qué errores deben evitarse en su construcción. El objetivo es que comprendas cómo funciona la estructura de tu vivienda y puedas tomar decisiones acertadas en tu proyecto de construcción o remodelación.

1. Elementos de cimentación

Zapatas aisladas y combinadas

Las zapatas son elementos de concreto reforzado que transmiten las cargas de las columnas al terreno. Se construyen enterradas, apoyadas sobre el suelo de fundación, y su dimensión depende de la capacidad portante del terreno y de las cargas que deben soportar. En la construcción de casas, las zapatas aisladas son el tipo más común para viviendas de uno o dos pisos. Cuando las columnas están muy cerca o las cargas son altas, se usan zapatas combinadas o corridas. En el diseño de casas, el tipo de zapata se define con base en el estudio geotécnico.

Un error frecuente es construir zapatas con dimensiones empíricas, sin cálculo estructural. Esto puede generar asentamientos diferenciales, grietas en muros y problemas en toda la vivienda. La NSR-10 exige que las zapatas se diseñen según las cargas y las condiciones del suelo. La casa que se construye con cimentación correcta tiene bases sólidas y mayor durabilidad.

Losas de cimentación

La losa de cimentación es un elemento de concreto reforzado que cubre toda el área de la casa y transmite las cargas al terreno de manera uniforme. Se utiliza cuando el suelo tiene baja capacidad portante, cuando el nivel freático es alto o cuando las cargas son muy altas. En la construcción de viviendas, la losa de cimentación es común en terrenos blandos o con rellenos. También se usa como piso de la planta baja en muchas casas modernas.

La losa de cimentación debe diseñarse con refuerzo en ambas direcciones y con un espesor adecuado según las cargas. En el diseño de casas, este elemento se calcula junto con la estructura y se detalla en los planos. La vivienda que se construye con losa de cimentación tiene mejor comportamiento ante asentamientos y mayor estabilidad general.

Pilotes y cimentaciones profundas

Los pilotes son elementos de concreto reforzado que se introducen profundamente en el suelo para transmitir las cargas a estratos más resistentes. Se usan cuando el suelo superficial no tiene capacidad suficiente o cuando el nivel freático es alto. En la construcción de casas en zonas de ladera o con suelos problemáticos, los pilotes pueden ser indispensables. En el diseño de casas, su uso se define con base en estudios geotécnicos detallados.

La construcción de pilotes exige equipos especializados y control estricto de calidad. En la construcción de viviendas, los pilotes representan una inversión importante, pero garantizan la estabilidad de la casa cuando el terreno lo exige. La vivienda que se construye con cimentación profunda adecuada evita asentamientos y problemas estructurales a largo plazo.

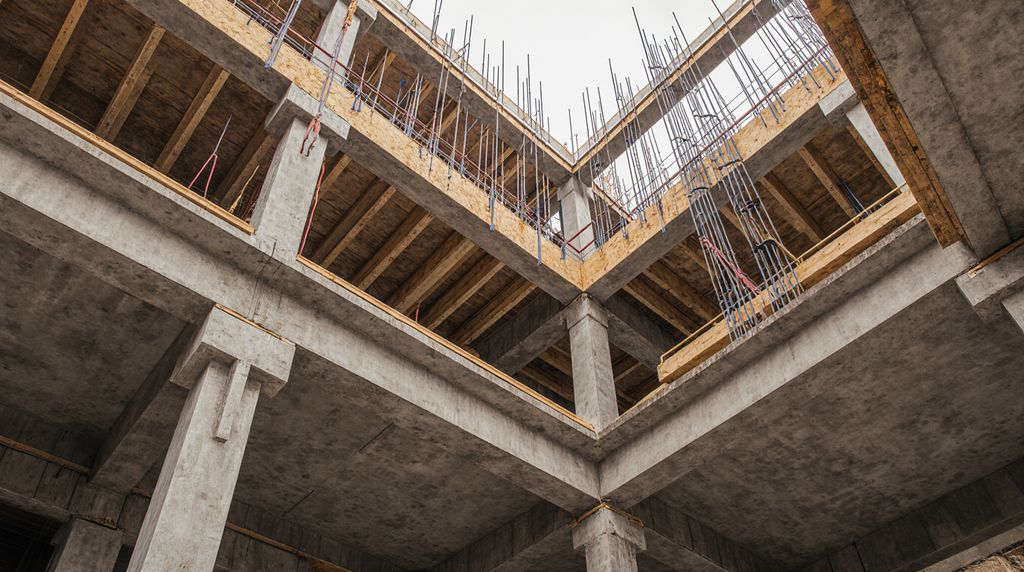

2. Elementos verticales: columnas y muros de concreto

Columnas de concreto reforzado

Las columnas son elementos verticales de concreto reforzado que transmiten las cargas de la estructura hacia la cimentación. En la construcción de casas, las columnas se construyen con refuerzo longitudinal y estribos, y su dimensión y refuerzo dependen de las cargas y de las condiciones sísmicas. En sistemas de mampostería confinada, las columnas de confinamiento rodean los muros y garantizan su estabilidad. En el diseño de casas, las columnas se detallan en los planos estructurales con precisión.

Un error frecuente es construir columnas con dimensiones insuficientes o con refuerzo mal ubicado. Esto genera deflexiones, grietas y, en casos graves, colapso ante sismos. La NSR-10 exige que las columnas cumplan con requisitos mínimos de dimensión, refuerzo y anclaje. La casa que se construye con columnas correctas tiene mejor comportamiento estructural y mayor seguridad para sus ocupantes.

Muros de concreto

Los muros de concreto son elementos verticales que pueden cumplir funciones estructurales o de cerramiento. Los muros estructurales, también llamados muros de corte, resisten cargas verticales y horizontales, y son esenciales en zonas sísmicas. En la construcción de viviendas, los muros de concreto se usan en sótanos, muros de contención y muros estructurales. En el diseño de casas, su ubicación y dimensionamiento se definen según las cargas y la arquitectura.

Los muros de concreto también se usan como muros de contención en terrenos inclinados, donde retienen el empuje del suelo. En la construcción de casas en ladera, estos muros son indispensables para garantizar la estabilidad de la vivienda. La vivienda que se construye con muros de concreto correctamente diseñados tiene mejor comportamiento ante sismos y empujes del terreno.

Columnetas y elementos de confinamiento

Las columnetas son elementos verticales de concreto reforzado que confinan la mampostería en sistemas de mampostería confinada. Se construyen en las intersecciones de muros y en los extremos de vanos, y su función es evitar el agrietamiento y mejorar el comportamiento sísmico. En la construcción de casas, las columnetas se construyen junto con las vigas de amarre, formando pórticos que rodean los muros. En el diseño de casas, su ubicación y dimensionamiento se definen en los planos estructurales.

Omitir las columnetas o construirlas con dimensiones insuficientes es un error frecuente que genera grietas y problemas estructurales. La NSR-10 exige columnetas de confinamiento en muros de mampostería confinada, con requisitos específicos de dimensión, refuerzo y separación. La casa que se construye con confinamiento adecuado tiene mejor desempeño ante sismos y mayor durabilidad.

3. Elementos horizontales: vigas y losas

Vigas de amarre, carga y riostra

Las vigas son elementos horizontales de concreto reforzado que transmiten cargas y amarran la estructura. Existen tres tipos principales: vigas de amarre (unen los elementos estructurales en cada nivel), vigas de carga (soportan losas o cubiertas y transmiten cargas a las columnas) y vigas de riostra (amarran las zapatas a nivel de cimentación). En la construcción de casas, los tres tipos pueden coincidir en algunos casos, pero cumplen funciones complementarias. En el diseño de casas, cada viga se define con precisión en los planos estructurales.

Las vigas de amarre son especialmente importantes porque garantizan que los muros, columnas y losas trabajen como un solo sistema. Sin ellas, la vivienda pierde capacidad para resistir sismos y asentamientos. La NSR-10 exige vigas de amarre en todos los niveles de la estructura, con dimensiones y refuerzo específicos. La casa que se construye con vigas correctas tiene mejor comportamiento estructural y mayor seguridad.

Losas de entrepiso y cubierta

Las losas son elementos horizontales de concreto reforzado que forman los pisos y techos de la casa. Pueden ser macizas, aligeradas, nervadas o prefabricadas, y su elección depende de las cargas, las luces y el sistema constructivo. En la construcción de viviendas, las losas deben diseñarse con refuerzo en ambas direcciones y con el espesor adecuado según el uso. En el diseño de casas, las losas se detallan junto con las vigas y las columnas.

Un error frecuente es construir losas con espesores insuficientes o con refuerzo mal ubicado, lo que genera deflexiones, grietas y problemas de vibración. La NSR-10 exige que las losas cumplan con requisitos mínimos de espesor, refuerzo y deflexión. La casa que se construye con losas correctas tiene mejor funcionalidad y mayor durabilidad. La vivienda que se construye con losas mal ejecutadas puede presentar problemas de seguridad y confort.

Dinteles

Los dinteles son elementos horizontales de concreto reforzado que se colocan sobre puertas, ventanas y otros vanos, para soportar el muro superior y transmitir las cargas a los apoyos laterales. Sin dinteles, la mampostería se agrieta y las aberturas se deforman. En la construcción de casas, los dinteles son indispensables en cualquier vano. En el diseño de casas, se detallan en los planos estructurales con dimensiones y refuerzo específicos.

Los dinteles pueden ser vaciados en sitio o prefabricados, y su dimensionamiento depende de la luz del vano y de las cargas superiores. En la construcción de viviendas, omitir el dintel o construirlo con dimensiones insuficientes genera grietas, deformaciones y problemas en puertas y ventanas. La casa que se construye con dinteles correctos conserva la integridad de sus aberturas y mejora su comportamiento estructural.

4. Elementos complementarios y de acabado en concreto

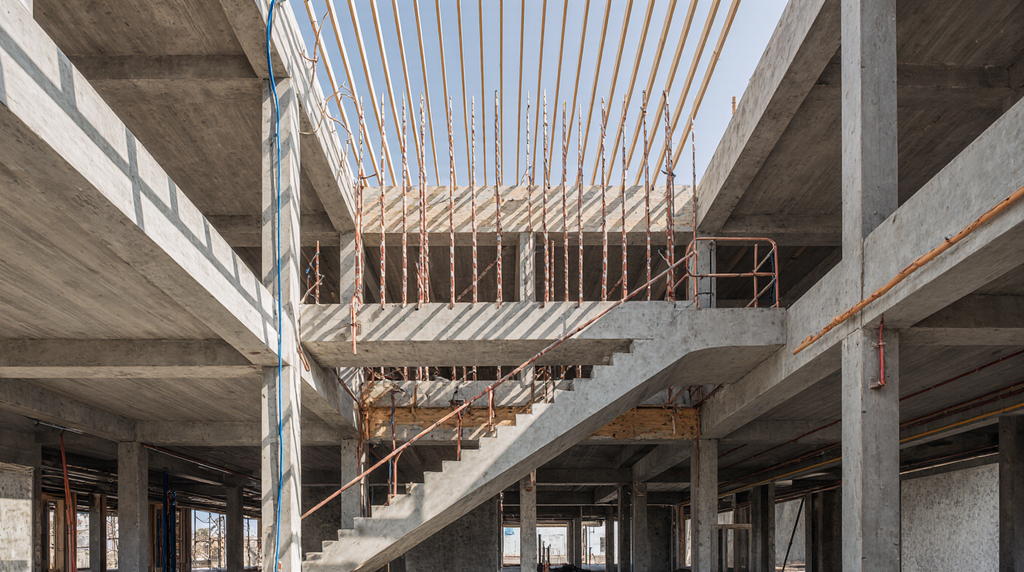

Escaleras de concreto

Las escaleras de concreto son elementos estructurales que conectan niveles en la casa. Pueden ser macizas, en voladizo o apoyadas, y su diseño depende de las cargas y del espacio disponible. En la construcción de viviendas, las escaleras deben diseñarse con refuerzo adecuado y con las dimensiones correctas de huella y contrahuella. En el diseño de casas, las escaleras se integran con la arquitectura y con la estructura.

Un error frecuente es construir escaleras sin cálculo estructural o con refuerzo mal ubicado, lo que puede generar vibraciones, grietas y problemas de seguridad. La NSR-10 exige que las escaleras cumplan con requisitos mínimos de dimensionamiento y refuerzo. La casa que se construye con escaleras correctas tiene mejor funcionalidad y mayor durabilidad.

Muros de contención

Los muros de contención son elementos de concreto reforzado que retienen el empuje del terreno en terrenos inclinados o en sótanos. Se diseñan para resistir las cargas horizontales del suelo y del agua, y su dimensionamiento depende de la altura, del tipo de suelo y de las condiciones de drenaje. En la construcción de casas en ladera, los muros de contención son indispensables. En el diseño de casas, se detallan con refuerzo específico y sistemas de drenaje.

Un error frecuente es construir muros de contención sin drenajes o con dimensiones insuficientes, lo que genera empujes excesivos, grietas y colapsos. La NSR-10 exige que estos muros cumplan con requisitos mínimos de estabilidad y drenaje. La vivienda que se construye con muros de contención correctos tiene mejor estabilidad y menor riesgo de deslizamientos. La casa que se construye con estos elementos adecuados conserva su valor y seguridad.

Pisos de concreto

Los pisos de concreto son elementos horizontales que sirven de base a los acabados. Pueden ser losas de cimentación, contrapisos o pisos industriales. En la construcción de casas, el piso de concreto debe tener el espesor y el refuerzo adecuados para evitar fisuras y asentamientos. En el diseño de casas, el piso se integra con la cimentación y con los acabados.

Un error frecuente es construir pisos de concreto sin juntas de dilatación o con refuerzo insuficiente, lo que genera fisuras y problemas de humedad. La NSR-10 y las normas técnicas exigen que los pisos cumplan con requisitos mínimos de espesor y refuerzo. La casa que se construye con pisos correctos tiene mejor durabilidad y menor mantenimiento.

5. Errores frecuentes en la construcción de elementos de concreto

• Construir zapatas sin cálculo estructural ni estudio geotécnico.
• Usar concreto de baja resistencia o dosificación incorrecta.
• Omitir el refuerzo longitudinal o los estribos en columnas y vigas.
• Construir losas con espesores insuficientes o sin refuerzo adecuado.
• Omitir dinteles en puertas y ventanas.
• No construir vigas de amarre en todos los niveles.
• Construir muros de contención sin drenajes.
• Omitir el curado del concreto.
• No verificar el recubrimiento del refuerzo.
• Improvisar dimensiones y refuerzos sin planos estructurales.
• No supervisar la ejecución por parte de un profesional calificado.

Evitar estos errores en la construcción de casas es tan importante como acertar en el diseño de casas. La mayoría de las patologías que aparecen en una vivienda tienen su origen en elementos de concreto mal diseñados o mal ejecutados. La casa que se construye con rigor técnico conserva su seguridad, su funcionalidad y su valor.

6. Normativa colombiana y buenas prácticas

NSR-10 y requisitos de elementos de concreto

La NSR-10, Reglamento Colombiano de Construcción Sismo Resistente, establece los requisitos mínimos de diseño y construcción para todos los elementos de concreto en una vivienda. Esto incluye cimentaciones, columnas, muros, vigas, losas, dinteles, escaleras y muros de contención. En la construcción de casas, cumplir con estos requisitos no es opcional: es una obligación legal y técnica. La vivienda que se construye con cumplimiento normativo tiene mejor respaldo técnico y mayor seguridad.

La NSR-10 también exige que los elementos de concreto se diseñen con base en estudios técnicos (geotecnia, topografía) y que se verifiquen durante la construcción. En el diseño de casas, estos requisitos se reflejan en los planos estructurales y en las memorias de cálculo. La casa que se construye sin cumplir la norma puede presentar problemas estructurales, legales y de desvalorización.

Responsabilidad del constructor y del propietario

El constructor y el propietario son responsables de que la construcción cumpla con la NSR-10 y con las normas técnicas aplicables. En la construcción de viviendas, esto incluye verificar el diseño estructural, la calidad de los materiales y la correcta ejecución de todos los elementos de concreto. En el diseño de casas, el ingeniero estructural es responsable de los cálculos y de las especificaciones. La casa que se construye con responsabilidad cumple con la ley y protege a sus ocupantes.

Documentación y trazabilidad

Conviene documentar el diseño y la ejecución de todos los elementos de concreto: planos, memorias de cálculo, registros fotográficos y certificados de calidad de los materiales. En la construcción de casas, esta documentación protege al propietario ante problemas futuros y facilita el mantenimiento. La vivienda que se construye con trazabilidad tiene mejor respaldo técnico. La casa que se construye con rigor normativo gana valor y durabilidad.

7. Costos y factores que influyen en los elementos de concreto

El costo de los elementos de concreto en una vivienda depende del tipo de elemento, las dimensiones, el refuerzo, la calidad del concreto, la mano de obra y las condiciones del terreno. En la construcción de casas, los elementos de concreto representan entre el 25% y el 40% del presupuesto total de la obra, dependiendo de la magnitud y del sistema constructivo. La cimentación, las columnas y las losas son los rubros más importantes.

Los factores que más influyen son: el tipo de suelo, la topografía, el número de niveles, la calidad del concreto, el refuerzo especificado y la supervisión técnica. En la construcción de viviendas, también se debe considerar el curado y el control de calidad. La casa que se construye con presupuesto realista evita sobrecostos y garantiza la calidad.

Conviene considerar también el costo de la no calidad: grietas, deformaciones, filtraciones, reparaciones costosas y desvalorización del inmueble. Todos estos costos son evitables con elementos de concreto bien diseñados y ejecutados. Un buen diseño de casas contempla estas variables desde el inicio y ajusta el proyecto a la realidad del inmueble.

Preguntas frecuentes

¿Cuáles son los elementos de concreto más importantes en una casa?

Los principales son: cimentación (zapatas, losas de cimentación, pilotes), columnas, muros de concreto, vigas de amarre, losas de entrepiso y cubierta, dinteles, escaleras y muros de contención. Cada uno cumple una función estructural específica.

¿Qué pasa si se omite un elemento de concreto?

La estructura pierde capacidad de resistencia y aparecen grietas, deformaciones y problemas estructurales. La NSR-10 exige que todos los elementos cumplan con requisitos mínimos de diseño y ejecución. Omitirlos compromete la seguridad de la vivienda.

¿Cuál es la diferencia entre viga de amarre y viga de carga?

La viga de amarre une los elementos estructurales para que trabajen como un sistema. La viga de carga soporta directamente losas o cubiertas y transmite cargas puntuales a las columnas. En algunos casos, una misma viga puede cumplir ambas funciones.

¿Cuánto cuesta la parte estructural de concreto de una casa?

Depende del tamaño, el sistema constructivo y las condiciones del terreno. En promedio, los elementos de concreto representan entre el 25% y el 40% del presupuesto total de la construcción de la vivienda.

¿Se puede construir una casa sin columnas de concreto?

En sistemas de mampostería estructural, los muros cumplen la función de las columnas. En sistemas de pórticos, las columnas son indispensables. La elección depende del diseño estructural y de las condiciones sísmicas. La NSR-10 exige refuerzos específicos en todos los casos.

¿Cuánto tiempo debo curar los elementos de concreto?

Mínimo 7 días, manteniéndolos húmedos. El curado garantiza que el concreto alcance su resistencia y evita fisuras. En climas cálidos o ventosos, se debe reforzar el curado para evitar pérdida rápida de humedad.

¿Qué normativa colombiana aplica a los elementos de concreto?

La NSR-10 establece los requisitos mínimos de diseño y construcción sismo resistente para todos los elementos de concreto en una vivienda. Su cumplimiento es obligatorio en todo el territorio nacional y protege la seguridad de la casa.

Conclusión

Los elementos de concreto son la base estructural de toda casa o vivienda. Desde la cimentación hasta la cubierta, cada elemento cumple una función específica: soportar cargas, transmitirlas al suelo, amarrar la estructura, rigidizarla o protegerla ante sismos y asentamientos. Conocerlos es indispensable para entender cómo se comporta la casa y por qué un error en cualquiera de ellos puede comprometer toda la construcción. En el diseño de casas, cada elemento se define con precisión y se detalla en los planos estructurales; en la construcción, cada uno debe ejecutarse con rigor técnico y cumplimiento normativo.

Un buen diseño de casas, acompañado de una ejecución rigurosa, permite que la vivienda sea segura, funcional y duradera. La construcción de casas que respeta la NSR-10 y las normas técnicas tiene mejor comportamiento ante sismos, asentamientos y cargas de servicio. La casa que se construye con elementos de concreto correctos conserva su integridad durante décadas y protege a quienes la habitan.
