Cómo Detectar a Tiempo los Problemas de una Edificación

La mayoría de los daños estructurales no aparecen de un día para otro: envían señales meses o años antes. Aprender a leerlas es la diferencia entre una reparación oportuna y una emergencia costosa.

Introducción

Una edificación puede comenzar a deteriorarse mucho antes de que sus ocupantes lo noten. Una fisura que se ensancha lentamente, un muro que se humedece en la base, una puerta que empieza a rozar el marco o un piso que se siente blando son avisos que la estructura emite de forma silenciosa. Ignorarlos no detiene el problema: lo acelera.

En Colombia, donde la actividad sísmica es frecuente y las temporadas de lluvia someten a las edificaciones a esfuerzos adicionales, la detección temprana de patologías constructivas es una necesidad, no un lujo. La experiencia del colapso del edificio Space en Medellín en 2013 -que dejó doce víctimas fatales- marcó un antes y un después en la conciencia sobre la importancia de monitorear la salud estructural de las edificaciones . La NSR-10, norma colombiana de construcción sismo resistente, establece en su Capítulo A.10 los criterios para evaluar edificaciones existentes y determinar si requieren intervención .

Este artículo te explicará cómo identificar las señales de alerta, qué métodos existen para evaluar el estado de una edificación, cuándo es necesario contratar a un profesional y qué normativa aplica en Colombia.

Señales de alerta: lo que una edificación te está diciendo

Los daños en una edificación rara vez son repentinos. La mayoría se desarrolla de forma progresiva y deja rastros visibles si se sabe dónde mirar. Estas son las señales que nunca deben ignorarse.

Fisuras y grietas

No todas las fisuras son igual de graves. Las fisuras capilares -muy delgadas, de menos de 0,2 mm- suelen ser superficiales y estar asociadas a la retracción del mortero durante el fraguado. Las grietas de mayor espesor o con patrones específicos merecen más atención.

Las grietas con patrón escalonado en muros de mampostería, las que atraviesan columnas o vigas de forma perpendicular a su eje, y las que se ensanchan con el tiempo indican movimientos estructurales que requieren evaluación profesional. El Reglamento NSR-10 establece criterios para determinar si una fisura compromete la estabilidad del elemento estructural .

Deformaciones y desplomes

Un muro que se inclina, un piso que se hunde o un techo que se pandea son señales de que la estructura está trabajando fuera de su rango de diseño. El desplome puede medirse de forma sencilla con una plomada o un nivel láser. Si la desviación supera lo que la norma permite, la intervención es urgente.

Puertas y ventanas que dejan de funcionar

Cuando una puerta que antes cerraba sin problema empieza a rozar el marco o una ventana se atasca, es posible que la estructura se haya movido. Estos cambios en la geometría de la edificación suelen ser indicadores tempranos de asentamientos diferenciales o de deformaciones en los elementos estructurales.

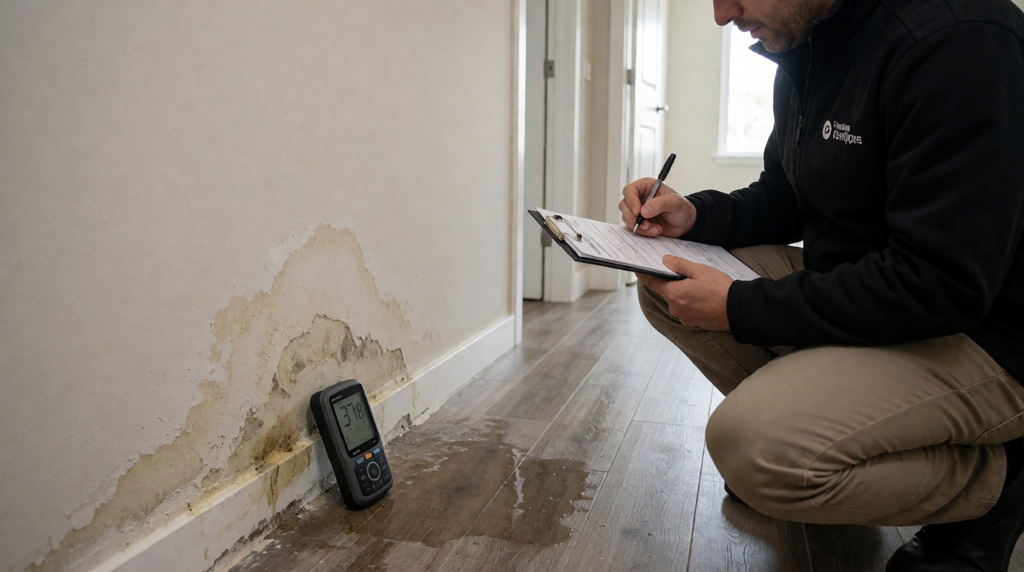

Humedad persistente y eflorescencias

La humedad que aparece en muros, pisos o cielos rasos, especialmente si va acompañada de eflorescencias salinas (manchas blanquecinas), indica que el agua está penetrando en la estructura. La humedad por capilaridad -el ascenso del agua desde el terreno a través de los materiales porosos- es una de las causas más frecuentes de deterioro en edificaciones colombianas.

Corrosión del acero de refuerzo

Cuando el concreto se fisura o se desprende y deja visible el acero de refuerzo, la corrosión avanza rápidamente. El óxido expande el acero, lo que genera más fisuras y acelera el desprendimiento del concreto. Este proceso, conocido como carbonatación, reduce la vida útil de la estructura de forma significativa si no se controla.

Métodos de detección: inspección, ensayos y monitoreo

Identificar problemas en una edificación requiere un enfoque sistemático. Existen tres métodos principales, que se complementan entre sí: la inspección visual, los ensayos no destructivos y el monitoreo estructural .

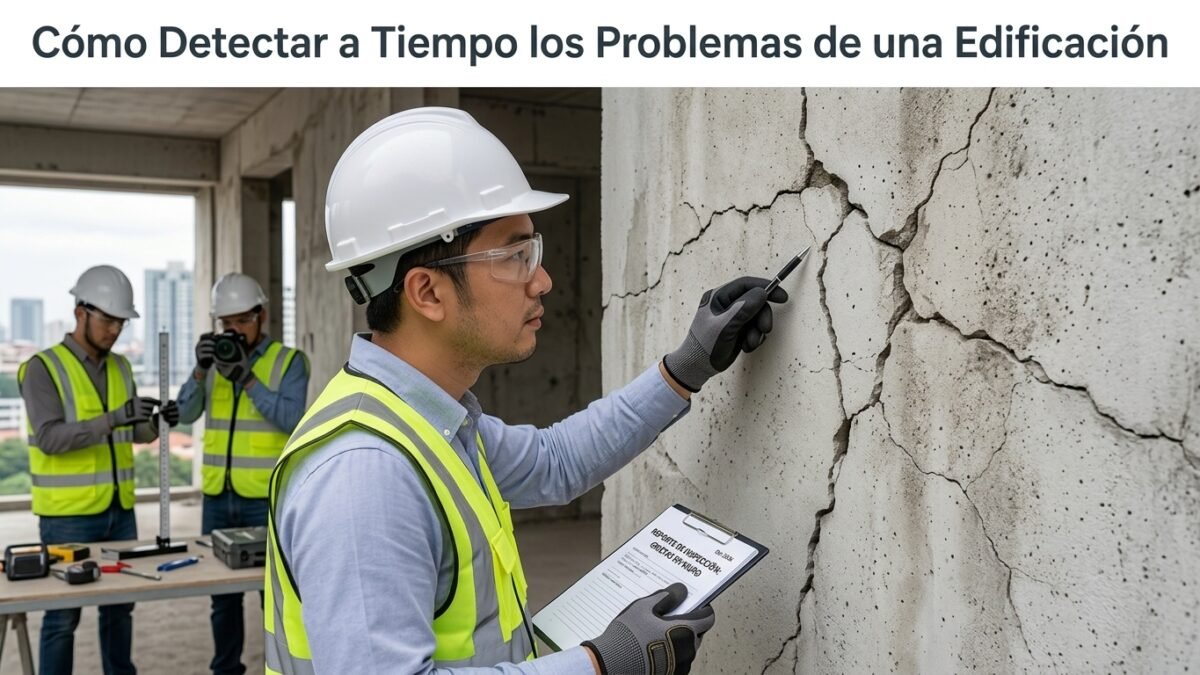

Inspección visual

Es el primer paso de cualquier evaluación. Consiste en observar de forma metódica todos los elementos de la edificación -muros, columnas, vigas, pisos, techos, fachadas- en busca de fisuras, deformaciones, humedad, desprendimientos o cualquier anomalía. La inspección visual es fundamental porque permite categorizar las lesiones y determinar su evolución a lo largo del tiempo .

Una inspección visual bien hecha no se limita a una revisión rápida. Se recomienda llevar un registro fotográfico, medir el ancho de las fisuras con un fisurómetro y anotar la fecha de cada observación. Así se puede determinar si el daño está avanzando o si se ha estabilizado.

Ensayos no destructivos

Los ensayos no destructivos (END) permiten evaluar las propiedades de los materiales sin alterar su integridad. En Colombia, la NSR-10 reconoce el uso de pruebas de carga y extracción de núcleos para la evaluación estructural . Entre los métodos más utilizados están:

• Esclerometría (martillo de rebote): mide la resistencia superficial del concreto.
• Ultrasonido (UPV): determina la homogeneidad y calidad del concreto a través de la velocidad de propagación de ondas.
• Método SonReb: combina esclerometría y ultrasonido para estimar la resistencia a compresión del concreto de forma más precisa .
• Termografía infrarroja: detecta diferencias de temperatura que revelan humedad oculta, filtraciones o defectos en el aislamiento .
• Pachómetro: localiza el acero de refuerzo y mide el recubrimiento.

Monitoreo estructural

El monitoreo estructural consiste en instalar sensores -acelerógrafos, extensómetros, inclinómetros- que registran de forma continua el comportamiento de la edificación. La NSR-10, en su Capítulo A.11, establece cuándo deben colocarse instrumentos sísmicos en las edificaciones y qué especificaciones técnicas deben cumplir .

En Colombia, empresas como Thin Rock Lab han desarrollado sistemas de monitoreo accesibles que instalan acelerógrafos en los edificios para vigilar la estructura las 24 horas, convirtiendo la vibración imperceptible en datos que permiten anticipar el riesgo . La ventaja del monitoreo es que detecta cambios que la inspección visual no puede percibir: variaciones en la respuesta dinámica de la estructura, asentamientos diferenciales, cambios en la distribución de cargas.

El monitoreo es especialmente valioso después de un sismo, porque permite evaluar si la edificación sufrió daños internos que no son visibles a simple vista .

Protocolo de inspección: cómo hacer una revisión sistemática

Una inspección desordenada puede dejar pasar problemas importantes. Estos son los pasos que sigue un protocolo técnico:

1. Recopilación de información. Obtener planos estructurales, memorias de cálculo, licencias de construcción y registros de mantenimiento previos. En edificaciones antiguas, esta información puede no existir, lo que dificulta el diagnóstico .
2. Descripción del sistema estructural. Identificar el tipo de estructura: pórticos en concreto, muros de carga, estructura metálica, mampostería confinada, etc.
3. Inspección visual detallada. Revisar cada elemento estructural y no estructural, registrando lesiones con fotografías y medidas.
4. Ensayos complementarios. Según los hallazgos visuales, aplicar ensayos no destructivos para confirmar hipótesis sobre la resistencia de los materiales.
5. Evaluación estructural. Con los datos recopilados, realizar un análisis que determine si la edificación cumple con los requisitos de seguridad de la NSR-10 o si requiere intervención .
6. Informe y recomendaciones. Documentar los hallazgos, las causas probables de las lesiones y las acciones recomendadas: reparación, refuerzo, monitoreo o, en casos extremos, evacuación.

Cuándo contratar a un profesional

No todos los problemas requieren la intervención de un ingeniero estructural, pero hay situaciones en las que es indispensable:

• Fisuras que se ensanchan con el tiempo. Si una grieta que medía 1 mm ahora mide 3 mm, el proceso está activo.
• Grietas con patrón estructural. Las grietas diagonales en muros de carga, las que atraviesan columnas o las que aparecen en la unión entre elementos estructurales.
• Deformaciones visibles. Muros inclinados, pisos hundidos, techos pandeados.
• Daños después de un sismo. Cualquier edificación que haya experimentado un sismo de magnitud significativa debe ser evaluada, incluso si no muestra daños visibles.
• Humededad estructural persistente. Cuando la humedad aparece en muros internos sin una fuente aparente, puede indicar problemas de drenaje o de impermeabilización que afectan la cimentación.
• Intervenciones previstas. Antes de ampliar, remodelar o cambiar el uso de una edificación, es obligatorio realizar un estudio de vulnerabilidad sísmica según el Capítulo A.10 de la NSR-10 .

Normativa colombiana aplicable

La detección y el manejo de problemas en edificaciones están regulados por varias normas en Colombia.

La NSR-10 (Reglamento Colombiano de Construcción Sismo Resistente) es el marco principal. Su Capítulo A.10 establece los criterios para evaluar edificaciones construidas antes de la vigencia del reglamento y para diseñar intervenciones de ampliación, modificación, rehabilitación o reparación . El Capítulo A.11 regula la instrumentación sísmica: cuándo deben instalarse acelerógrafos y qué características deben tener .

La Ley 1523 de 2012 adopta la política nacional de gestión del riesgo de desastres y establece el Sistema Nacional de Gestión del Riesgo. Esta ley define la gestión del riesgo como un proceso social orientado a la formulación y ejecución de acciones permanentes para el conocimiento del riesgo, su reducción y el manejo de desastres . En la práctica, esto significa que los propietarios y administradores de edificaciones tienen responsabilidad en la prevención y el mantenimiento.

El Decreto 1077 de 2015 (Decreto Único Reglamentario del Sector Vivienda) define las reparaciones locativas como aquellas obras que mantienen el inmueble en condiciones de higiene y ornato sin afectar su estructura portante . Esto implica que cualquier intervención que afecte la estructura requiere un estudio técnico y, en muchos casos, licencia de construcción.

La Ley 400 de 1997 establece los criterios de diseño y construcción sismo resistente, y faculta al Gobierno para expedir reglamentos como la NSR-10.

¿Cuánto cuesta detectar y reparar a tiempo?

Los costos varían según el alcance de la evaluación y la magnitud de las reparaciones. Como referencia, una inspección técnica de vivienda en Colombia puede costar desde $239.000 COP para apartamentos estándar . Una inspección especializada con ensayos no destructivos tiene un costo mayor, que depende del número de ensayos y la complejidad de la edificación.

En cuanto a reparaciones, los precios orientativos son:

• Reparación de fisuras superficiales: desde $100.000 hasta $300.000 COP.
• Reparación de grietas medianas con refuerzo: desde $300.000 hasta $700.000 COP.
• Reparación de grietas estructurales profundas: desde $700.000 hasta $1.500.000 COP .

La reparación de fisuras con masilla elástica tiene un precio unitario de referencia de aproximadamente $9.819 por metro lineal, según el generador de precios de la construcción para Colombia .

Estos valores son orientativos. El costo real depende de la extensión del daño, la accesibilidad, el tipo de material y la necesidad de refuerzo estructural.

Preguntas frecuentes

¿Cómo sé si una grieta es peligrosa?

Una grieta es potencialmente peligrosa si se ensancha con el tiempo, si tiene patrón escalonado en muros de carga, si atraviesa columnas o vigas, o si va acompañada de deformaciones (puertas que no cierran, pisos hundidos). Las fisuras capilares de menos de 0,2 mm suelen ser superficiales, pero cualquier duda debe ser resuelta por un ingeniero estructural.

¿Cada cuánto tiempo debo inspeccionar mi edificación?

Se recomienda una inspección visual anual y una evaluación técnica cada cinco años. En zonas de alta sismicidad o después de un sismo de magnitud significativa, la inspección debe ser inmediata. Las edificaciones con más de 20 años de antigüedad y las que hayan sufrido intervenciones previas requieren un seguimiento más frecuente.

¿Qué es la patología estructural?

La patología estructural es la disciplina que estudia las causas, los mecanismos y la evolución de los daños en las estructuras. Un estudio de patología estructural analiza por qué se produjo una fisura, cómo ha evolucionado y qué se necesita para repararla. La NSR-10 no contempla los estudios de patología dentro de su alcance, pero sus criterios de evaluación son aplicables a este tipo de análisis .

¿Qué es el monitoreo estructural y para qué sirve?

El monitoreo estructural consiste en instalar sensores que registran de forma continua el comportamiento de la edificación. Sirve para detectar cambios que la inspección visual no percibe, como variaciones en la respuesta dinámica, asentamientos diferenciales o cambios en la distribución de cargas. Es especialmente útil después de sismos y en edificaciones de gran altura o complejidad .

¿Puedo hacer la inspección yo mismo?

La inspección visual básica -observar fisuras, manchas de humedad, deformaciones- puede realizarla cualquier propietario de forma periódica. Pero la evaluación del significado de esos hallazgos y la determinación de si la estructura es segura requiere un profesional. No intentes diagnosticar por tu cuenta una grieta estructural ni realizar reparaciones que afecten elementos de carga.

¿Qué debo hacer si mi edificio quedó con daños después de un sismo?

Lo primero es evacuar si hay riesgo inminente. Después, tomar fotografías y videos de los daños, registrar su evolución y contactar a un ingeniero estructural para una evaluación. La Lonja de Bogotá recomienda realizar una inspección visual cuidadosa de muros, techos, pisos, columnas, vigas y escaleras, y documentar todo . No vuelvas a habitar la edificación hasta que un profesional lo autorice.

Conclusión

Detectar a tiempo los problemas de una edificación no requiere herramientas sofisticadas ni conocimientos de ingeniería avanzada. Requiere atención, método y disposición a actuar cuando algo no se ve bien. Una fisura que se ensancha, un muro que se humedece, una puerta que deja de cerrar: todas son señales que, interpretadas a tiempo, pueden evitar consecuencias graves.

La inspección visual sistemática, los ensayos no destructivos y el monitoreo estructural son herramientas complementarias que permiten conocer el estado real de una edificación y tomar decisiones informadas. La NSR-10, la Ley 1523 de 2012 y el Decreto 1077 de 2015 establecen el marco normativo que respalda estas prácticas en Colombia.

En CONSTRUCTORA LENCOVA S.A.S. contamos con experiencia en diagnóstico, mantenimiento y adecuación de edificaciones. Si observas señales de alerta en tu vivienda o edificio, o si necesitas una evaluación técnica antes de una remodelación o ampliación, un equipo profesional puede ayudarte a identificar el problema, determinar su causa y definir la mejor solución. Detectar a tiempo es siempre más económico y seguro que reparar de emergencia.
